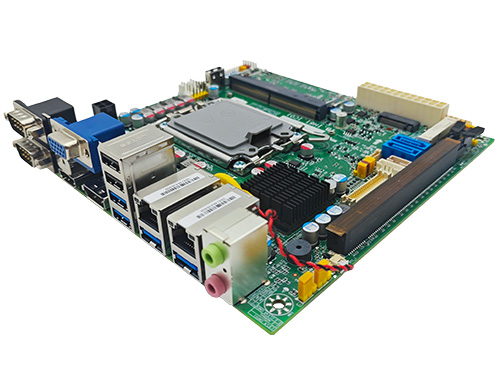

CIB-IH61-IC01

• Intel® 12th/13th/14th Generation Core™/Pentium®/Celeron® Processors withTDP up to 95W
• 2x DDR5 4800/5600MHz SO-DIMM Max to 96GB
• Intel® H610 Chipset
• 1x VGA, HDMI and DP++ display
• 2x RJ45 Gigabit Lan
• 2x SATA 3.0
• 4x USB 3.2, 2x USB 2.0 [Rear]
• 2x USB 2.0, 1x Vertical USB Type-A [Internal]
• 1x PCIe x16（Gen4） [Expansion]
• 1x OS Recovery
• 170 x 170 mm

选择产品资料

下载

系统 System
处理器 Processor	Intel® 12th/13th/14th Generation Core™ /Pentium®/Celeron® Processors with TDP up to 95W
芯片组 Chipset	Intel® H610 Chipset
内存 Memory	2x DDR5 4800/5600MHz SO-DIMM, Max to 96GB（48GB per DIMM）
BIOS	AMI 256Mbit SPI Flash
图形 Graphics	Intel® UHD Graphics
操作系统 OS	Win 10/11-64bit; Linux
看门狗定时器 Watchdog Timer	System reset，programmable 255 levels timer interval, from 1~255 sec/min

扩展接口 Expansion slot
接口 Interface	1x PCIe x16（Gen4）

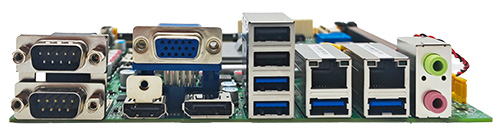

后部I/O Rear I/O
网口 Ethernet	2x RJ45: 1x Intel® I210-AT GbE（10/100/1000 Mbps） 1x Intel® I219-V GbE（10/100/1000 Mbps）
显示 Display	1x DP++：up to 4096 x 2304@60Hz 1x HDMI: up to 4096 x 2160@60Hz 1x VGA: up to 1920 x 1200@60Hz 支持三屏异显
音频 Audio	1x Line-in, 1x Line-out
串口 COM	2x COM（RS232/422/485 auto-flow）
USB	4x USB 3.2 4x USB 2.0

内部接口 Internal I/O
扩展接口 Expansion Slot	1x M.2 2280 M Key for SSD（SATA & PCIEx4 Gen3 NVMe） 1x Full-size Mini-PCIe（PCIe x1 & USB2.0） 1x M.2 2230 E Key for Wi-Fi（PCIe x1 & USB 2.0）, DC-IN only
串口 COM	4x RS23
USB	1x Vertical USB 3.2 Gen1 Type-A 2x USB 2.0
SATA	2x SATA 3.0
GPIO	1x 8bit GPIO, 4in/4out
SIM卡	1x Nano SIM
FAN	1x CPU fan 1x System fan
OS Recovery	1x OS Recovery
LVDS	1x LVDS, Up to 1920 x 1200, co-lay eDP
Remote SW	1x Remote SW
Front panel	1x Front panel

电源 Power

电源输入

Power Input

(1) 24pin + 4pin ATX/Flex ATX
(2) 4 Pin DC IN; BOM option

机构 Mechanical
尺寸 Dimension	170 x 170mm

环境 Environmental
操作温度 OperatingTemp.	0℃ ~ 60℃
存储温度 Storage Temp.	-40℃ ~ 85℃
操作湿度 Operating Relative Humidity	60℃ 95%RH
存储湿度 Storage Elative Humidity	60℃ 95%RH, Non-condensing
随机振动 Random Vibration	5~500Hz, 3.5Grms operation
正弦振动 Sine Vibration	5~500Hz, 2G Non-operation
机械冲击 Shock	Operation: 10G@11ms; Non-operation: 20G@11ms

认证 Certification
安规认证 Safety Certification	可搭配整机进行 CCC, CE, FCC, RoHS 等相关认证

销售型号 Sales Model
销售型号 Sales Model	CIB-IH61-IC01
