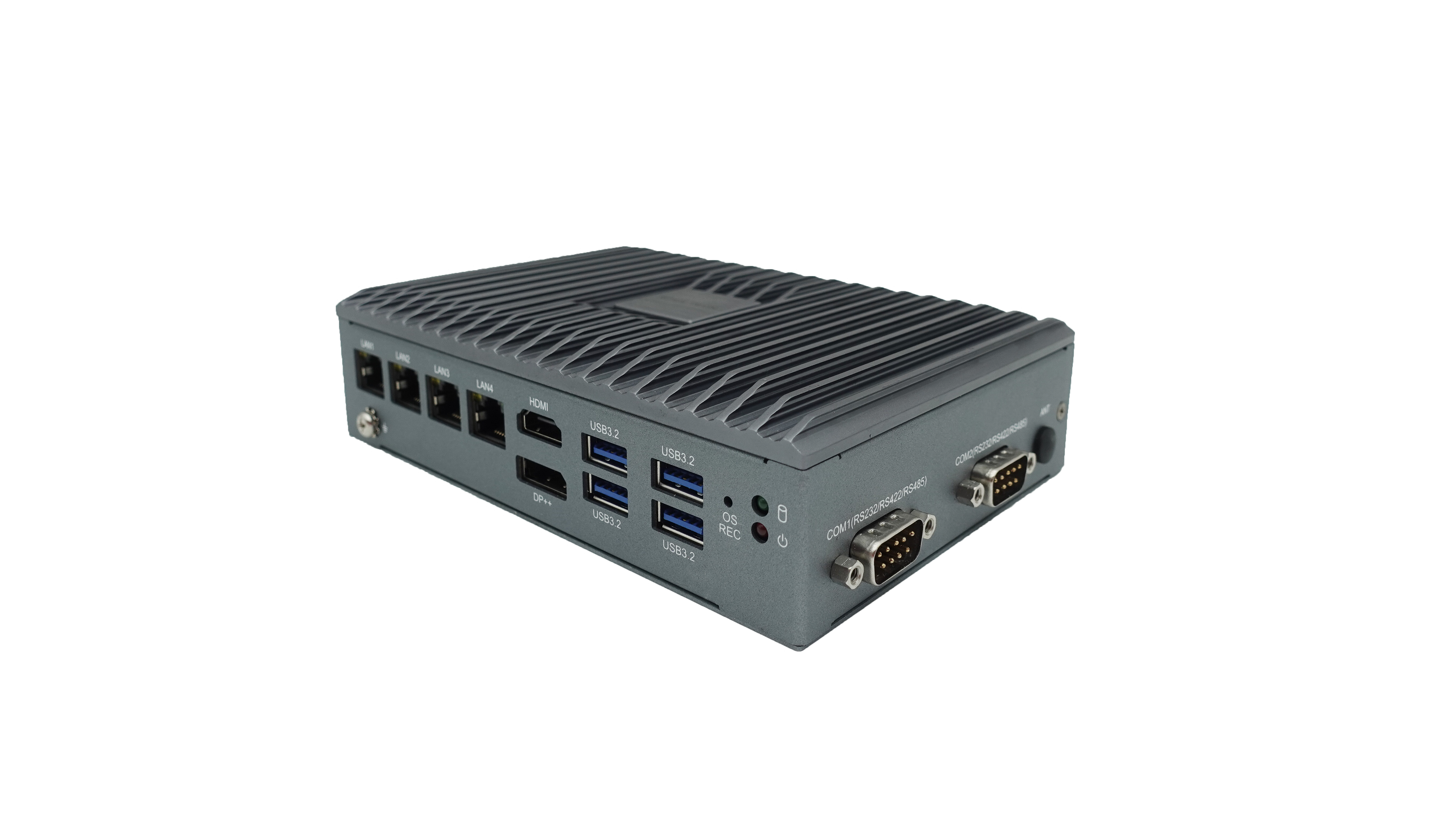

CIS-PELK-LW02

CIS-PELK-LW02（超薄款）是一款无风扇高性能边缘计算设备，产品搭载Intel ElkhartLake J6412处理器，支持12～24V宽压输入，具有高稳定性的Intel四千兆网口，串口、GPIO、CAN 2.0B ，HDMI，DP++双显示等功能，并具有源控系列产品共有的OS Recovery功能

选择产品资料

下载

系统 System
处理器 Processor

Intel® Elkhart Lake J6412 (2.00 GHz)
内存 Memory

1 x DDR4 2666/3200MHz SO-DIMM, Up to 32GB
BIOS AMI 128Mbit SPI Flash
图形 Graphics Intel® Integrated Graphics
操作系统 OS Windows 10 64bit; Linux

看门狗定时器

Watchdog Timer

 System reset，programmable 255 levels timer interval, from 1~255 sec/min
外部I/O  External I/O

网口 Ethernet

4 x RJ45

Controller1 Intel® I211-AT GbE（10/100/1000 Mbps）

显示 Display

1x HDMI: max resolution up to 4096x2304@30Hz

1x DP++: max resolution up to 4096x2304@60Hz
串口 COM 2 x COM（RS232/422/485 auto-flow）;
USB 4 x USB 3.2（Gen 1）
GPIO/COM 1 x 8bit programmable GPIO/COM
CAN/COM 1 x CAN 2.0B/COM
按钮 Button 1 x Power button w/LED
OS Recovery 1 x OS Recovery
指示灯 LED 1 x HDD LED ； 1 x Power LED
内部接口 Internal I/O

扩展接口

Expansion Slot

1 x Full-size Mini-PCIe Slot（USB/PCIe）

1 x M.2 2242 slot (SATA 3.0）

1 x M.2 2230 slot for Wifi module
串口 COM

 2 x COM（RS232）
USB

2 x USB 2.0 （2x5Pin 2.54mm pitch）
SATA 1 x SATA 3.0 + SATA power
GPIO 1 x 8bit programmable GPIO（如果外部接口选配GPIO, 则内部无此项）
CAN 2x CAN 2.0B （如果外部接口选配CAN, 则内部无此项）
SIM卡 1 x SIM Card Slot
ATX/AT jumper

1 x ATX/AT jumper
电源 Power

电源输入

Power Input

 12~24V DC

接口

Interface

 凤凰接头 2P
环境 Environmental

操作温度

OperatingTemp.

 -20℃ ~ 60℃（SSD）

存储温度

Storage Temp.

 -40°C ~ 60°C

操作湿度

Operating Relative Humidity

 60℃ 95%RH（SDD）

存储湿度

Storage Elative Humidity

 60℃ 95%RH, 非凝结状态Non-condensing

随机振动

Random Vibration

 5~500Hz, 2Grms（SSD）operation，5~500Hz, 1Grms（HDD）operation,

正弦振动

Sine Vibration

 5~500Hz, 2G Non-operation

机械冲击

Shock

 Operation: 10G@11ms ； Non-operation: 20G@11ms
机构 Mechanical
外观 Housing 铝合金 Aluminum Alloy
安装方式 Mounting

标配: 桌面式（Desk-Mount）, 壁挂式（Wall-Mount）

可选: 导轨式（DIN-Rail）
尺寸 Dimension

192 x 111 x45 mm
认证 Certification
安规认证 Safety Certification CCC
销售型号 Sales Model
销售型号 Sales Model CIS-P412-LW02
