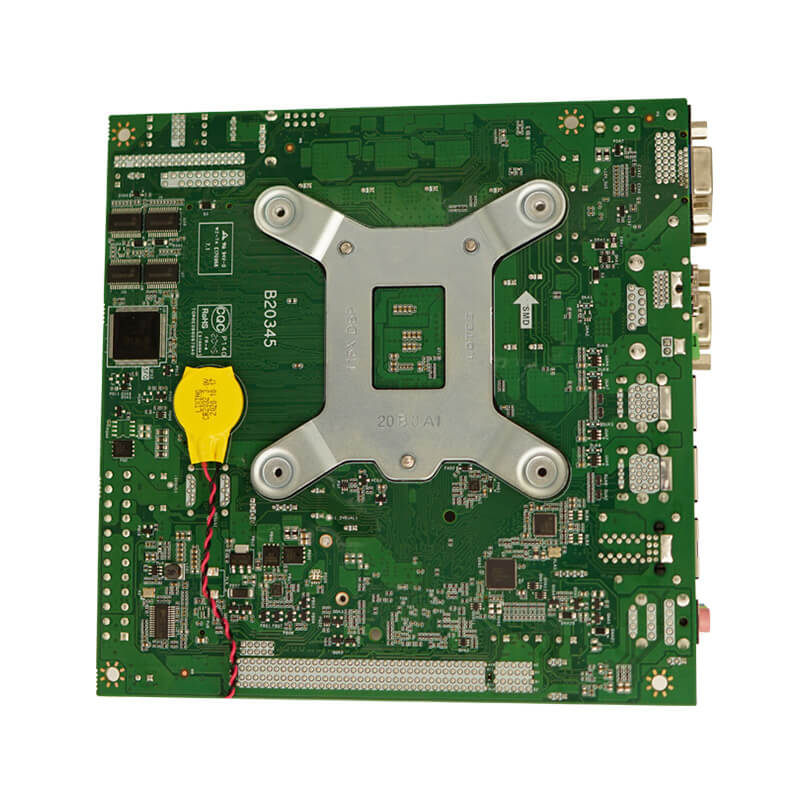

CIB-IH11-IC01

支持Intel® 6th/7th generation Core™ i7/i5/i3/Pentium®/Celeron® processor（up to 65W）
支持Dual channel (Non-ECC) DDR4 1866/2133/2400 up to 32GB
支持VGA，HDMI and DVI display
具有丰富的I/O接口2xSATA3.0, 4xUSB3.0, 4xUSB2.0,2xIntel GbEs，6xCOM
支持1x PCIe x16 (Gen3)扩展槽
具有OS Recover功能，有效降低售后维护费用
支持硬件TPM模块
具有8-bit 可编程GPIO
具备Case open功能提高安全性
具备USB自我恢复功能，内部含有一个USB type A接口以便内部连接加密狗等设备

选择产品资料

下载
系统
处理器 6th/7th Generation Intel® Core™ /Pentium®/Celeron® LGA 1151 Socket Processors with TDP up to 65W
芯片组 Intel® H110 Chipset
内存 Dual Channel(Non-ECC)DDR4 1866/2133/2400(7代CPU) MHz
260-pin SO-DIMM x2，Max to 32GB (16GB per DIMM)
BIOS AMI 128Mbit SPI Flash
图形 Intel® HD 530（for Intel 6th CPU ）
Intel® HD 630（for Intel 7th CPU ）
操作系统 支持Windows 7 32/64bit;Windows 10 64bit; Linux
Note: 7th Gen CPU SKU ONLY support Windows 10 64-bit & Ubuntu 16.04.
看门狗定时器 System reset，programmable 255 levels timer interval，from 1~255 sec/min
扩展接口
接口 1 x PCIe x16（Gen3）
后部I/O
网口

2 x RJ45 ； Controller1 Intel® I211-AT GbE (10/100/1000 Mbps)
                  Controller2 Intel® I219-V GbE (10/100/1000 Mbps)
显示 1 x VGA: max resolution up to 1920 x 1200@60Hz
1 x HDMI: max resolution up to 4096 x 2160@24Hz
1 x DVI-D: max resolution up to 1920 x 1200@60Hz
音频 1 x Line-in 1 x Line-out 1 x Mic-in，选配
串口 1 x COM (RS232/422/485 auto-flow)， 带有5V/12V power
Remote SW 1 x Remote Connector
USB 4 x USB 3.2(Gen1)， 4 x USB 2.0
内部接口
扩展接口 1 x Full-size Mini-PCIe Slot
1 x M.2 2242 slot （support SATA3.0）
串口 1 x COM(RS232/422/485 auto-flow)pin header
4 x COM (RS232) pin header(全信号)
USB 1 x Vertical USB 2.0 type A
2 x USB 2.0 （2.54mm pitch）
SATA 2 x SATA 3.0 (up to 6Gb/s)
GPIO 1 x 8bit programmable GPIO，default 为4in/4out
风扇 1 x CPU fan , 1 x System fan
LCD inverter power 1 x LCD inverter power connector
panel power jumper 默认3.3V，可选5V
LVDS 1 x LVDS，max resolution up to 1920 x 1200，co-lay eDP
OS Recovery 1 x OS Recovery button
SIM卡 1 x SIM Card Slot
前面板接口Front panel 1 x front panel（10 pin connector） 包含开关，reset，power/HDD LED
Case open 1 x Case open pin header
安全 1 x TPM 2.0 pin header
电源
电源输入 ATX/DC-in 12V co-lay设计
接口

ATX：24Pin ATX power + 4Pin 12V power

DC-IN : 4Pin 12V power
环境 Environmental
操作温度
OperatingTemp		 0℃ ~ 60℃
存储温度
Storage Temp		 -40℃ ~ 85℃
操作湿度
Operating Relative Humidity		 60℃ 95%RH
存储湿度
Storage elative Humidity		 60℃ 95%RH 非凝露Non-condensing
随机振动
Random Vibration		 5~500Hz, 3.5Grms operation
正弦振动
Sine Vibration		 5~500Hz, 2G Non-operation
机械冲击 Shock Operation: 10G@11ms; Non-operation: 20G@11ms
机构
尺寸 170mm x 170mm
PCB高度 1.6mm
认证
安规认证 CE，FCC，RoHS
销售型号 Sales Model
销售型号 Sales Model CIB-IH11-IC01
