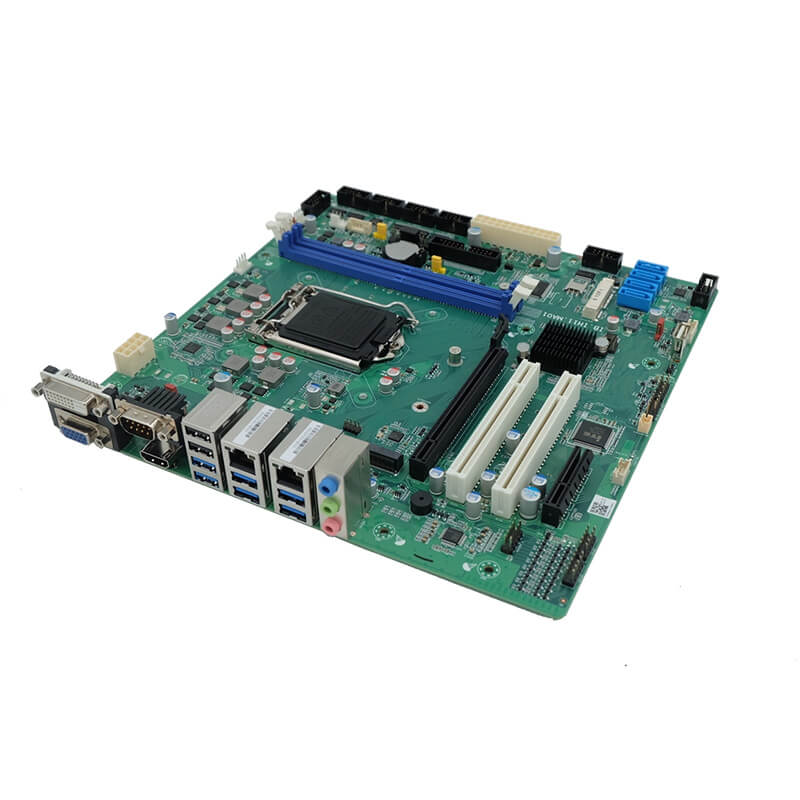

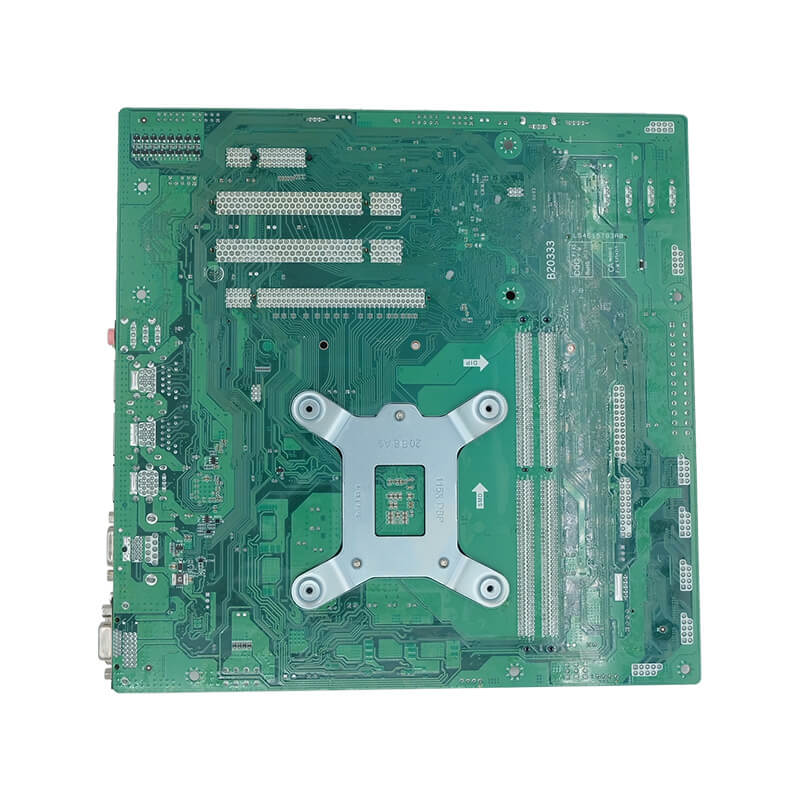

CIB-IH11-MA01

• Intel® 6th/7th Gen Core™/Pentium®/Celeron® (up to 95W)
• H110 Chipset
• 2x DDR4, Max to 32GB
• 1x VGA, HDMI and DVI-D display
• 2x RJ45, 6x COM, 4x SATA 3.0
• 6x USB 3.2 (Gen 1), 4x USB 2.0
• 1x Vertical USB 2.0 Type-A
• 1x PCIe x 16（Gen3）, 1x PCIe x4（Gen2）
• 2x PCI
• 1x TPM 2.0
• 1x 16-bit GPIO
• 1x OS Recovery
• 244 x 244mm

选择产品资料

下载
系统 System
处理器
Processor		 Intel® 6th/7th Generation CoreTM /Pentium ®/Celeron®
Processors with TDP up to 95W
芯片组
Chipset		 Intel® H110 Chipset
内存
Memory		 2x DDR4 2133/2400 MHz 288-pin DIMM, Max to 32GB
BIOS AMI 128Mbit SPI Flash
图形
Graphics		 Intel® Integrated Graphics
操作系统
OS		 Win 7-32/64bit; Win 10-64bit; Linux
看门狗定时器
Watchdog Timer		 System reset，programmable 255 levels timer interval, from 1~255 sec/min
扩展接口 Expansion slot
接口
Interface

1x PCIe x16（Gen3）
1x PCIex4（Gen）
2x PCI

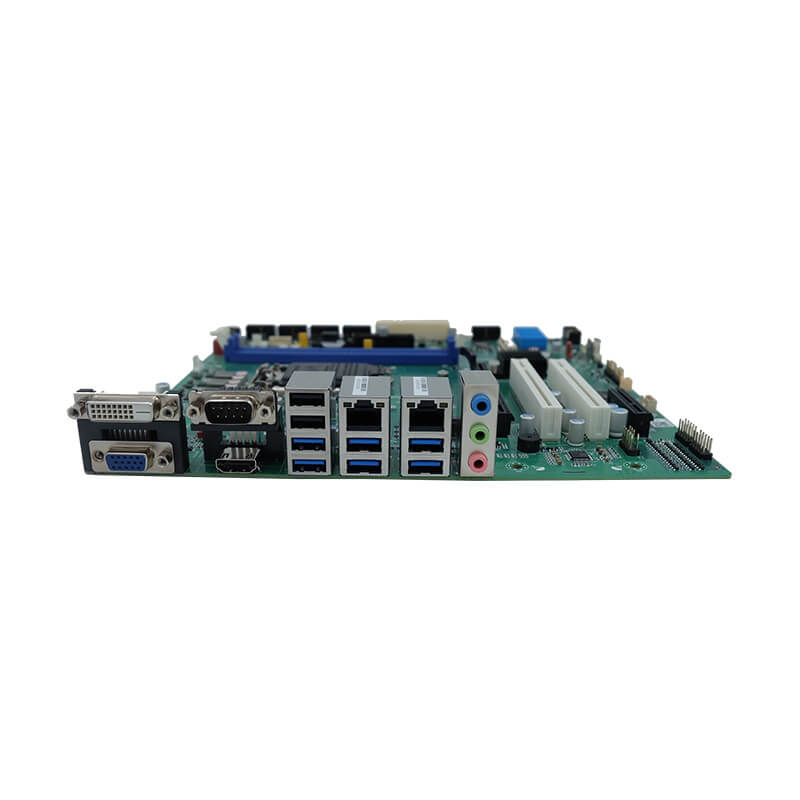

后部I/O Rear I/O
网口
Ethernet

2x RJ45：
LAN1:Intel® I219-V GbE（10/100/1000 Mbps）
LAN2: Intel® I210-AT GbE（10/100/1000 Mbps）
显示
Display		 1x VGA: max resolution up to 1920 x 1200@60Hz
1x HDMI: max resolution up to 4096 x 2160@24Hz
1x DVI-D: max resolution up to 1920 x 1200@60Hz
支持双屏异显
音频
Audio		 1x Line-in, 1x Line-out 1x Mic-in, 选配, 默认不上件
串口
COM

1x COM（RS232/422/485 Default RS232）
USB 6x USB 3.2（Gen1）
2x USB 2.0
内部接口 Internal I/O
扩展接口 Expansion Slot 1x M.2 2280 M Key for SSD（SATA3, 与 SATA1 复用）
COM 1x COM（RS232/422/485 Default RS232）
4x COM（RS232）
USB 1x Vertical USB 2.0 Type-A
2x USB 2.0
SATA 4x SATA 3.0
GPIO 1x 16bit  GPIO, 8in/8out
风扇
FAN		 1x CPU fan
2x System fan
OS recovery 1x OS recovery
安全
Security		 1 x TPM 2.0 Module Extension
LAN LED 1x LAN LED
前面板接口
Front panel		 1x Front panel
电源 Power
电源输入
Power Input		 ATX
机构 Mechanical
尺寸
Dimension		 244 x 244mm

环境 Environmental
操作温度
OperatingTemp		 0℃ ~ 60℃
存储温度
Storage Temp		 -40℃ ~ 85℃
操作湿度
Operating Relative Humidity		 60℃ 95%RH
存储湿度
Storage elative Humidity		 60℃ 95%RH, Non-condensing
随机振动
Random Vibration		 5~500Hz, 3.5Grms operation
正弦振动
Sine Vibration		 5~500Hz, 2G Non-operation
机械冲击 Shock Operation: 10G@11ms; Non-operation: 20G@11ms

认证 Certification
安规认证
Safety Certification		 可搭配整机进行 CCC, CE, FCC, RoHS 等相关认证
销售型号 Sales Model
销售型号 Sales Model CIB-IIH11-XA01
