CIB-IQ47-XA01

支持Intel® 10th/11th Generation Core™ i9/ i7/i5/i3/Pentium®/Celeron® processor（up to 125W）
支持Quad channel DDR4 2666/2933/3200 up to 128GB
支持2x PCIe x16 (Gen3) ，2x PCIe x4 (Gen3), 2 x PCIex1（Gen1）,1x PCI扩展槽
具有源控独有OS recovery功能，有效降低售后维护费用
具有4个SATA接口，支持RAID 0，1，5，10模式
支持硬件TPM，Case open，USB加密狗等安全性设计

选择产品资料

下载
系统
处理器 10th/11th Generation Intel® Core™ /Pentium®/Celeron®LGA 1200 with TDP up to 125W
芯片组 Intel® Q470 Chipset
内存 DDR4 2666/2933/3200 MHz 288-pin DIMM x 4
Max to 128GB (32GB per DIMM)
图形 CPU 集成显卡
操作系统 Windows 10 64bit；Linux
扩展接口
接口 2 x PCIex16（Gen3）, 2 x16 slot,only support 1x16 or 2x8
2 x PCIex4（Gen3）
2 x PCIex1（Gen1）
1 x PCI

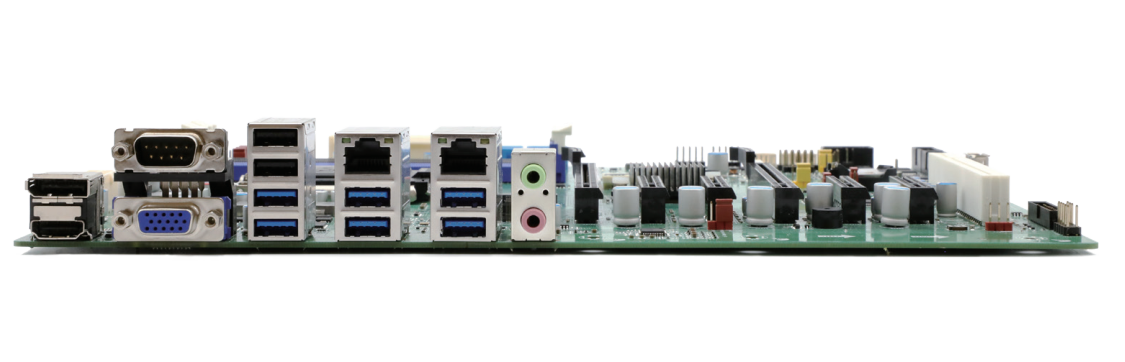

后部I/O
网口 2 x RJ45
Controller1 Intel® I211-AT GbE (10/100/1000 Mbps)
Controller2 Intel® I219-V GbE (10/100/1000 Mbps)
显示 1 x DP++ max resolution up to 4096 x 2304@60Hz
1 x HDMI: max resolution up to 4096 x 2160@30Hz
1 x VGA: max resolution up to 1920 x 1200@60Hz
支持三个独立显示
音频 1 x Line-out；1 x Mic-in，选配，默认不上件
串口 1 x COM (RS232/422/485 auto-flow)，支持5V/12V供电，默认无供电
USB 4 x USB3.2(Gen 2), 2x USB3.2(Gen1), 2x USB 2.0
内部接口
扩展接口 1 x Full-size Mini-PCIe Slot
1 x M.2 2280 slot，支持SATA/PCIEx4 NVMe SSD
串口 1 x COM(RS232/422/485 auto-flow)pin header，支持5V/12V供电，默认无供电
4 x COM (RS232) pin header
USB 1 x Vertical USB 2.0 type A
2 x USB 2.0 （2x5Pin 2.54mm pitch）
2 x USB 3.1 Gen1（Pin header ）
SATA 4 x SATA 3.0 (up to 6Gb/s)，支持RAID 0，1，5，10
GPIO 1 x 16bit programmable GPIO，default 8in/8out
SIM卡 1 x SIM Card Slot
风扇 1 x CPU fan，2 x System fan ；（4Pin support smart fan），BIOS侦测风扇状态
Front Panel 1 x Front Panel（10 pin connector）包含开关, reset, power/HDD LED
LAN LED 1 x LAN LED connector
SMBus 1 x SMBus connector
LPT 1 x LPT connector
PS/2 1 xPS/2 connector 6pin
OS recovery 1 x OS Recovery pin header
Case open 1 x Case open pin header
安全 1 x TPM 2.0 pin header
电源
电源输入 ATX
接口 24Pin ATX power
8Pin ATX 12V power
环境 Environmental
操作温度
OperatingTemp		 0℃ ~ 60℃
存储温度
Storage Temp		 -40℃ ~ 85℃
操作湿度
Operating Relative Humidity		 60℃ 95%RH
存储湿度
Storage elative Humidity		 60℃ 95%RH 非凝露Non-condensing
随机振动
Random Vibration		 5~500Hz, 3.5Grms operation
正弦振动
Sine Vibration		 5~500Hz, 2G Non-operation
机械冲击 Shock Operation: 10G@11ms; Non-operation: 20G@11ms
机构
尺寸 ATX Form Factor，305 x 244mm
PCB 1.6mm
销售型号 Sales Model
销售型号 Sales Model CIB-IQ47-XA01
