工业计算机
Industrial PC

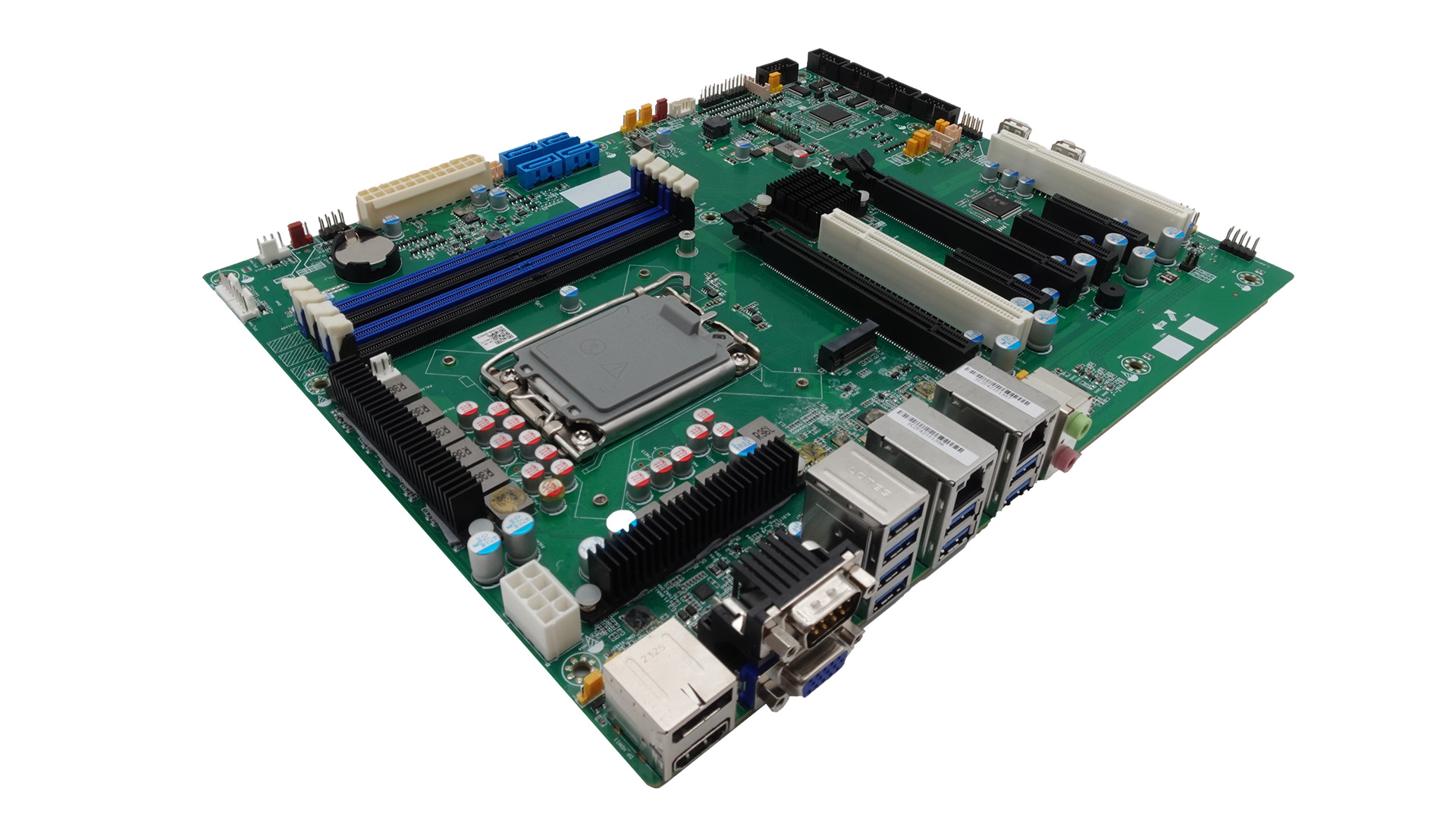

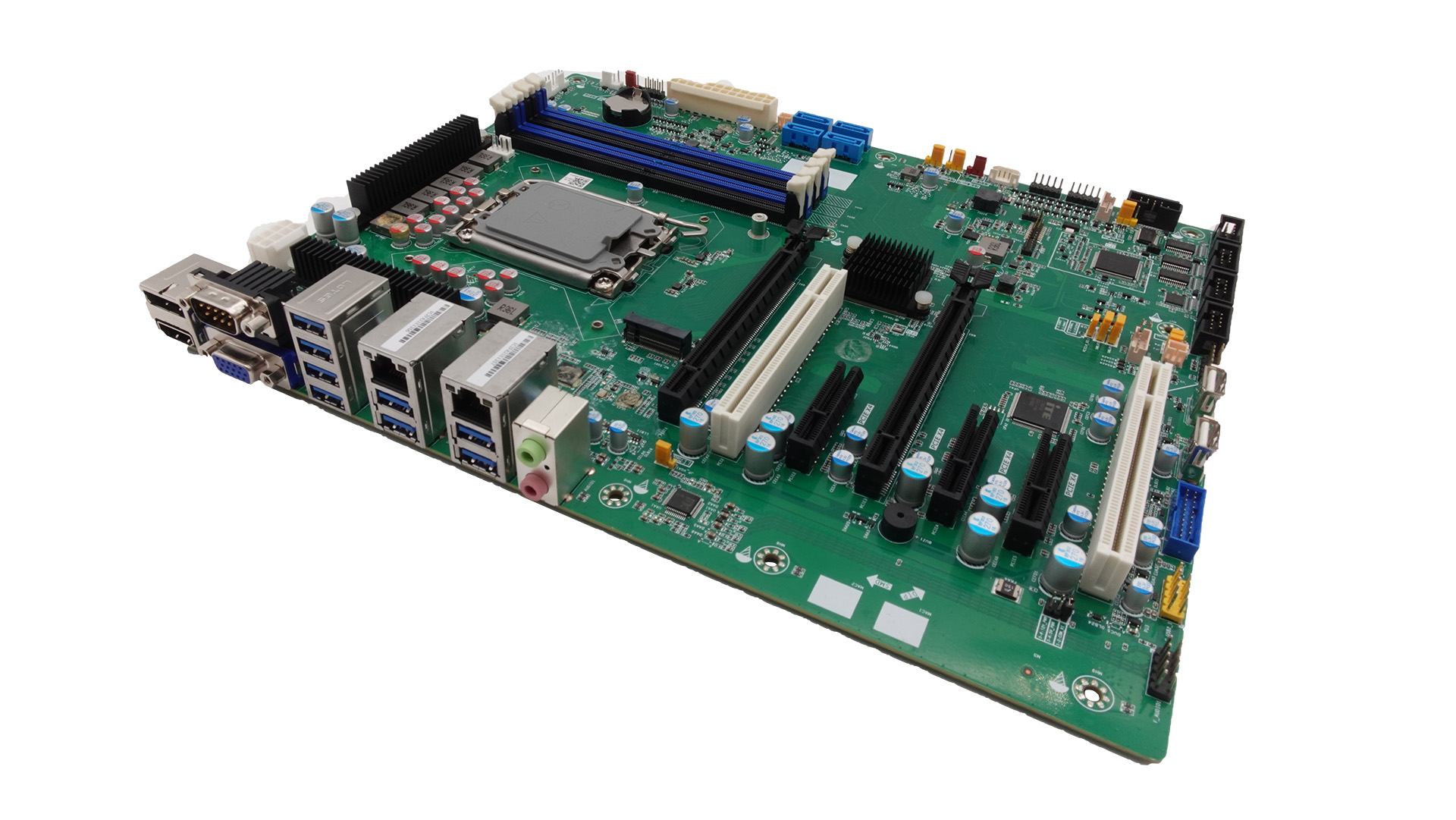

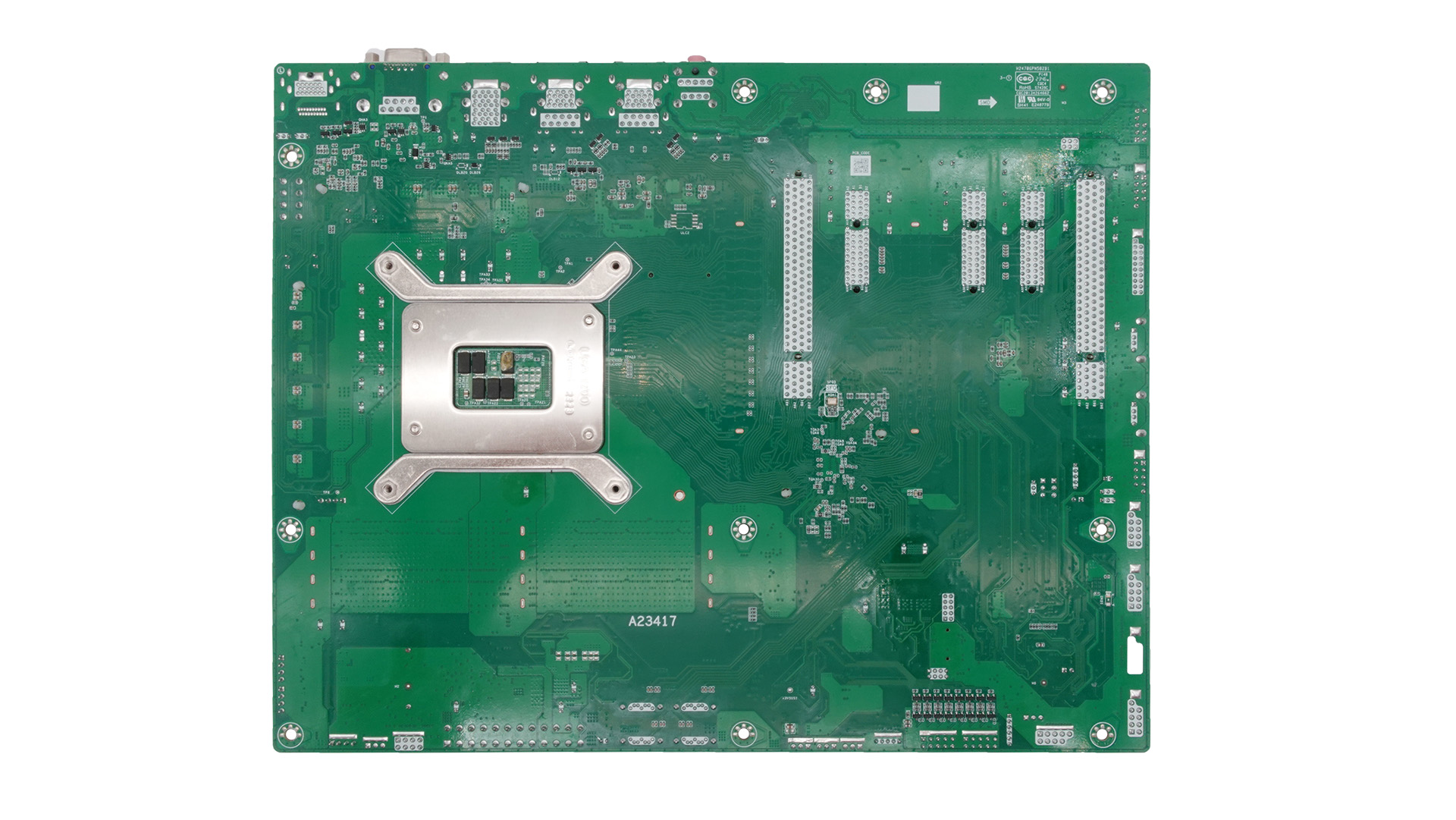

CIB-IW68-XA01
· Intel® 12th / 13th Generation Core™ /Pentium®/Celeron® LGA 1700 Socket Processors with TDP up to 125W
· Intel® W680 Chipset
· DDR5 4800/5600MHz 288-pin DIMM x4, Max to 128GB（32GB per DIMM）
· 2 x RJ45: 1 x Intel® I210-AT, 1 x Intel® I219-V
· 2 x USB 3.2（Gen 2）, 6 x USB 3.2（Gen 1）
· 2 x Vertical USB 2.0 Type-A, 2 x USB 3.2 Gen1（Pin Header）, 4 x USB 2.0（Pin Header）
选择产品资料
| 系统 System | |
| 处理器 Processor | Intel® 12th / 13th Generation Core™ /Pentium®/Celeron® LGA 1700 Socket Processors with TDP up to 125W |
| 芯片组 Chipset | Intel® W680 Chipset |
| 存储 Memory | DDR5 4800/5600MHz 288-pin DIMM x4, Max to 128GB（32GB per DIMM） |
| BIOS | AMI 128Mbit SPI Flash |
| 图形 | Intel® Integrated Graphics |
| 操作系统 | Win 10-64bit; Linux |
| 看门狗定时器 | System Reset, Programmable 255 levels timer interval, From 1~255 sec/min |

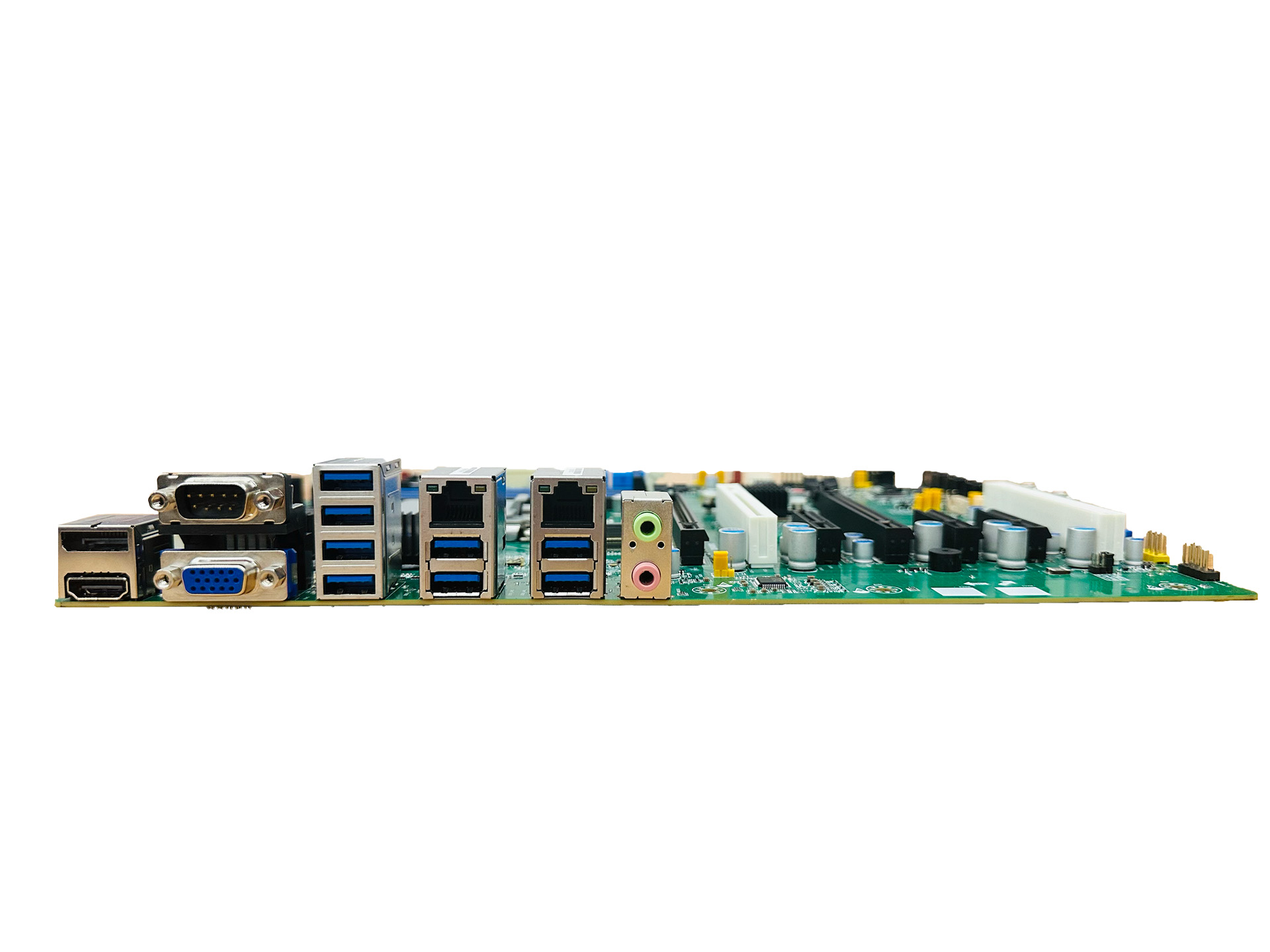

| 后部I/O Rear I/O | |
| 网口 Ethernet |
2 x RJ45 1 x Intel® I210-AT GbE（10/100/1000 Mbps） 1 x Intel® I219-V GbE（10/100/1000 Mbps） |
| 显示 Display |
1 x DP++ max resolution up to 4096 x 2304@60Hz 1 x HDMI: max resolution up to 4096 x 2160@30Hz 1 x VGA: max resolution up to 1920 x 1200@60Hz 支持三个独立显示 |
| 音频 Audio | 1 x Line-out; 1 x Mic-in |
| 串口 COM |
1 x COM（RS232/422/485 auto-flow）, 支持5V/12V供电, 默认无供电 |
| USB | 2 x USB 3.2（Gen 2）, 6 x USB 3.2（Gen 1） |
| 扩展接口 Expansion slot | |
| 接口 Interface |
1 x PCIe x 16（Gen5） 3 x PCIe x 4（Gen4） 1 x PCIe x 4 （Gen3） 2 x PCI |
| 内部接口 Internal I/O | |
| 扩展接口 Expansion Slot |
1 x M.2 2280 Slot, NVME PCIe x 4（Gen4）SSD |
| 串口 Com |
1 x COM（RS232/422/485 Auto-Flow）Pin Header 4 x COM（RS232）Pin Header |
| USB |
2 x Vertical USB 2.0 Type-A 2 x USB 3.2 Gen1（Pin Header ） 4 x USB 2.0 （Pin Header ） |
| SATA |
4 x SATA 3.0（up to 6Gb/s）, RAID 0, 1,5, 10 |
| GPIO | 1 x 16bit Programmable GPIO, 8in/8out |
| Audio |
1 x Front Audio（Line-out/Mic-in） |
| PS/2 |
1 x PS/2 Connector 6pin |
| FAN |
1 x CPU Fan（4Pin support smart fan） |
| SPI |
1 x eSPI |
| KB Lock |
1 x KB lock Pin Header |
| OS Recovery |
1 x OS Recovery Pin Header |
| Case Open |
1 x Case Open Pin Header |
| Remote SW |
1 x 2Pin Pin Header |
| Security |
1 x TPM 2.0 Pin Header |
| LAN LED |
1 x LAN LED Connector（Pitch 2.54） |
| Front Panel |
1 x Front panel（2 x 5 Pin Connector）
包含开关, Reset, Power/HDD LED |
| 电源 Power | |
|
电源输入
Power Input |
ATX |
|
接口 Interface |
24 Pin ATX power 8 Pin ATX 12V power |
| 环境 Environmental | |
|
操作温度 OperatingTemp. |
0℃ ~ 60℃ |
|
存储温度 Storage Temp. |
-40℃ ~ 85℃ |
|
操作湿度 Operating Relative Humidity |
60℃ 95%RH |
|
存储湿度 Storage Elative Humidity |
60℃ 95%RH, Non-Condensing |
|
随机振动 Random Vibration |
5~500Hz, 3.5Grms Operation |
|
正弦振动 Sine Vibration |
5~500Hz, 2G Non-Operation |
|
机械冲击 Shock |
Operation: 10G@11ms; Non-Operation: 20G@11ms |
| 机构 Mechanical | |
| 尺寸 Dimension | ATX Form Factor，305 x 244mm |
| PCB高度 | 1.6mm |
| 认证 Certification | |
| 安规认证 Safety Certification | CCC |
| 销售型号 Sales Model | |
| 销售型号 Sales Model | CIB-IW68-XA01 |
