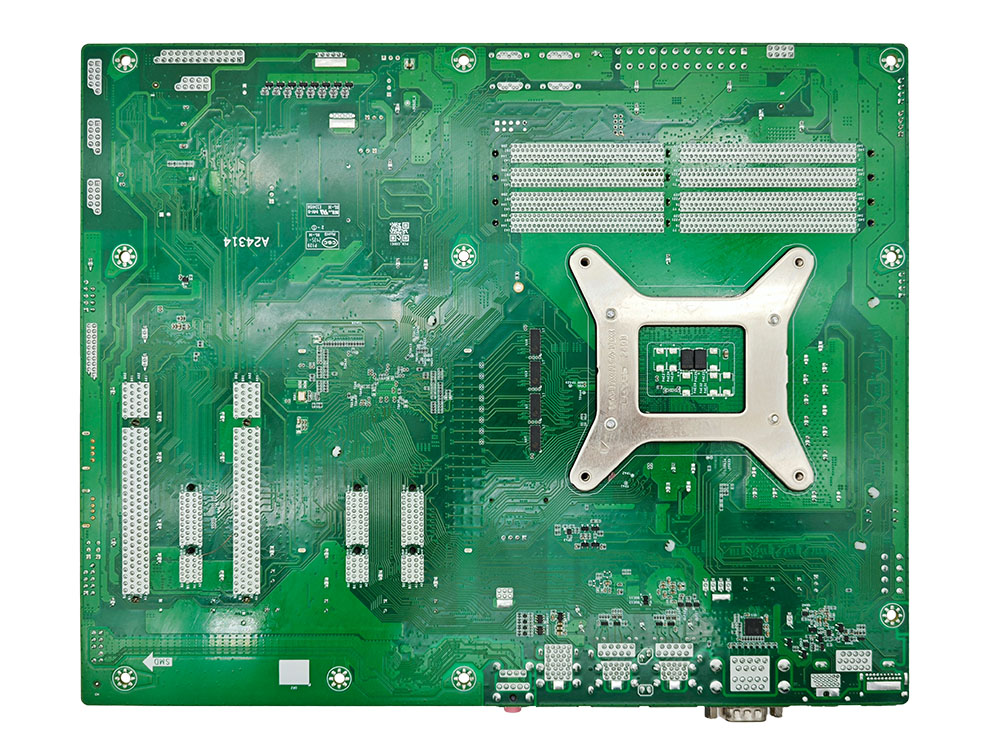

CIB-IQ67-XA02

• Intel® 12th/13th/14th Gen Core™ /Pentium®/ Celeron® (up to 125W)
• Q670 Chipset
• 4x DDR4, Max to 128GB
• 1x VGA, HDMI and DP++ display
• 2x RJ45, 6x COM, 4x SATA3.0
• 4x USB 3.2（Gen 2）, 6x USB 3.2（Gen 1）
• 2x Vertical USB 3.2 Gen1 Type-A
• 1x 16-bit GPIO
• 1x TPM 2.0
• 1x OS Recovery
• 305 x 244mm

选择产品资料

下载
系统 System
处理器
Processor		 Intel® 12th/13th/14th Generation Core™ /Pentium®/Celeron®
Processors with TDP up to 125W
芯片
Chipset		 Intel® Q670 Chipset
内存
Memory		 4x DDR4 3200MHz UDIMM,Max to 128GB（32GB per DIMM）
BIOS AMI 256Mbit SPI Flash
图形
Graphics		 Intel® Integrated Graphics
操作系统
OS		 Windows 10 64bit, Linux
看门狗定时器
Watchdog Timer		 System reset，programmable 255 levels timer interval，from 1~255 sec/min
扩展接口 Expansion slot
接口
Interface		 2x PCIe x16（Gen3， 1x16 or 2x8）
3x PCIe x4（Gen 4）
2x PCI

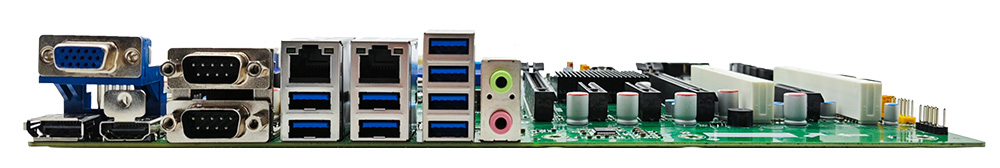

后部I/O Rear I/O
网口
Ethernet

2x RJ45:
LAN1:Intel® I219-V GbE（10/100/1000 Mbps）
LAN2: Intel® I210-AT GbE（10/100/1000 Mbps）
显示
Display		 1x DP++: max resolution up to 4096 x 2304@60Hz
1x HDMI: max resolution up to 4096 x 2160@30Hz
1x VGA: max resolution up to 1920 x 1200@60Hz
支持三屏异显
音频
Audio		 1x Line-out, 1 x Mic-in
串口
COM		 2x COM（RS232/422/485 Default RS232）
USB 2x USB 3.2（Gen2）
6x USB 3.2（Gen1）
内部接口 Internal I/O
扩展接口 Expansion Slot 1x M.2 2280 M Key (SATA or PCIE x4 NVMe Gen 4）
COM 4x COM（RS232）
USB 2x Vertical USB 2.0 Type-A
2x USB 3.2 (Gen1)
2x USB 2.0
SATA 4x SATA 3.0, RAID 0,1, 5 ,10
GPIO 1x 16bit GPIO, Default 为 8in/8out
Audio 1x Front Audio（Line-out/Mic-in）默认不上件
FAN 1x CPU fan
3x System fan
OS Recovery 1x OS Recovery
Remote SW 1x Remote SW
Security 1x TPM 2.0 Module Extension
LAN LED 1x LAN LED
Front panel 1x Front Panel
电源 Power
电源输入
Power Input		 ATX

机构 Mechanical
尺寸
Dimension		 ATX Form Factor, 305 x 244mm

环境 Environmental
操作温度
OperatingTemp.		 0℃ ~ 60℃
存储温度
Storage Temp.		 -40℃ ~ 85℃
操作湿度
Operating
Relative Humidity		 60℃ 95%RH, Non-condensing
存储湿度
Storage
Relative Humidity		 60℃ 95%RH, Non-condensing
随机振动 Random Vibration 5~500Hz, 3.5Grms Operation
正弦振动 Sine Vibration 5~500Hz, 2Grms Operation
机械冲击
Shock		 Operation: 10G@11ms, Non-operation: 30G@11ms
认证 Certification
安规认证
Safety Certification		 可搭配整机进行 CCC, CE, FCC, RoHS 等相关认证

销售型号 Sales Model
销售型号 Sales Model CIB-IQ67-XA02
