CIS-BSKL-FAR1（Q170）

• 2U Rack-mount
• Intel® 6th/7th/8th/9th Generation
• Core™/Pentium®/Celeron® (up to 95W)
• Q170 Chipset, 4x DDR4, Max to 128GB
• 4x RJ45, 5x SATA 3.0, 6x COM
• VGA, HDMI and DP++
• 4x USB 3.2（Gen1）
• 1x Vertical USB 2.0 Type-A
• 4x USB 2.0（2.54mm pitch）
• 2x USB 3.2 Gen1（Pin header ）
• 1x TPM 2.0
• 1x16-bit GPIO
• 1xOS Recovery
• 483.84 x 426.4 x 88.4mm

选择产品资料

下载

系统 System
处理器 Processor	Intel® 6th/7th/8th/9th Generation Core™ i9/i7/i5/i3/Pentium/Celeron Processor up to 95W
芯片组 Chipset	Intel® Q170 Chipset
内存 Memory	4x DDR4 2400/2666/2933 MHz 288-pin DIMM x4, Max to 64GB（16GB per DIMM）
BIOS	AMI 128Mbit SPI Flash
图形 Graphics	Intel® Integrated Graphics
操作系统 OS	Win 7-32/64bit; Win 10-64bit ; Linux
看门狗定时器 Watchdog Timer	System Reset，Programmable 255 levels timer interval, From 1~255 sec/min

扩展接口 Expansion Slot
网口 Ethernet	2x PCIe x16（Gen3）, 2 x16 slot, only support 1x16 or 2x8 2x PCIex4（Gen3） 3x PCI

前部接口 Front I/O
开关/LED	1x Power Button, 1x Reset Button 1x KB Lock Button, 1x KB Lock LED 1x Power LED, 1x HDD LED
USB	2x USB 2.0
Expansible	2x 5.25" 光驱位, 1x 2.5" 软驱位
Fan	1x 12025 System Smart Fan （可抽拉替换式过滤网）

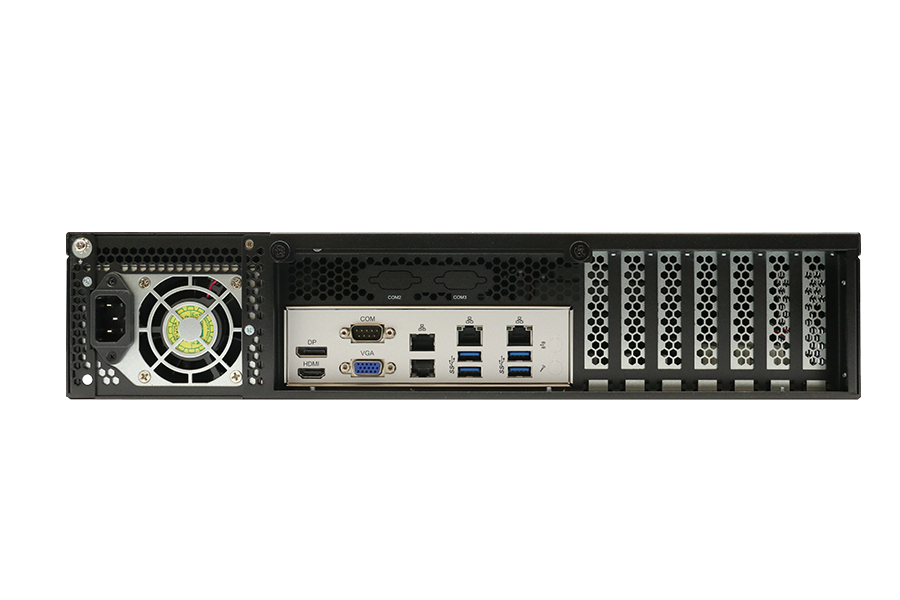

后部接口 Rear I/O
网口 Ethernet	4x RJ45: 3x Intel® I226-AT GbE（10/100/1000 Mbps） 1x Intel® I219-V GbE（10/100/1000 Mbps）
显示 Display	1x DP++ max resolution up to 4096 x 2304@60Hz 1x HDMI: max resolution up to 4096 x 2160@30Hz 1x VGA: max resolution up to 1920 x 1200@60Hz
音频 Audio	1x COM（RS232/422/485 auto-flow）, 支持5V/12V供电, 默认无供电
USB	4x USB 3.2（Gen 1）
FAN	2 x 6025 System Fan

内部接口 Internal I/O
扩展接口 Expansion Slot	1x Full-size Mini-PCIe Slot（USB/PCIE） 1x M.2 2280 slot support SATA SSD only
串口 COM	1x COM（RS232/422/485 auto-flow）pin header, 支持5V/12V供电, 默认无供电 4x COM（RS232）pin header
USB	1x Vertical USB 2.0 Type-A USB 4x USB 2.0（2x5Pin 2.54mm pitch） 2x USB 3.2 Gen1（Pin header）
SATA	5x SATA 3.0, Raid 0, 1, 5, 10
GPIO	1x 16bit GPIO, default 为8in/8out
Audio	1x Front Audio(Line-out/Mic-in) 默认不上件
LPT	1x LPT
SIM	1x Nano SIM
FAN	1x CPU fan（4Pin support smart fan） Fan 3x System fan（4Pin support smart fan）, BIOS侦测风扇状态
SPI	1x SPI connector
OS Recovery	1x OS Recovery pin header
Case Open	1x Case open pin header
Reset	1x 2pin pin header
Remote SW	1x 2pin Pin Header
安全 Security	1x TPM 2.0
LAN LED	2x LANLED Connector（pitch 2.54）
Front Panel	1x Front panel

电源 Power

电源输入

Power Input

ATX

ATX Power

350W / ATX power

环境 Environmental
操作温度 OperatingTemp.	0℃ ~ 40℃（HDD）
存储温度 Storage Temp.	-40℃ ~ 60℃
操作湿度 Operating Relative Humidity	40℃ 95%RH（HDD）
存储湿度 Storage Elative Humidity	60℃ 95%RH, No-Condensing
随机振动 Random Vibration	5~500Hz, 2Grms（SSD）Operation，5~500Hz, 1Grms（HDD）Operation,
正弦振动 Sine Vibration	5~500Hz, 2G Non-Operation
机械冲击 Shock	Operation: 10G@11ms, Non-Operation: 20G@11ms

机构 Mechanical
尺寸 Dimension	483.84 x 426.4 x 88.4mm
安装方式 Mountig	上架式（Rack）

认证 Certification
安规认证 Safety Certification	CCC

销售型号 Sales Model
销售型号	CIS-BQ17-FAR1
