CNS-BD20-FGF1

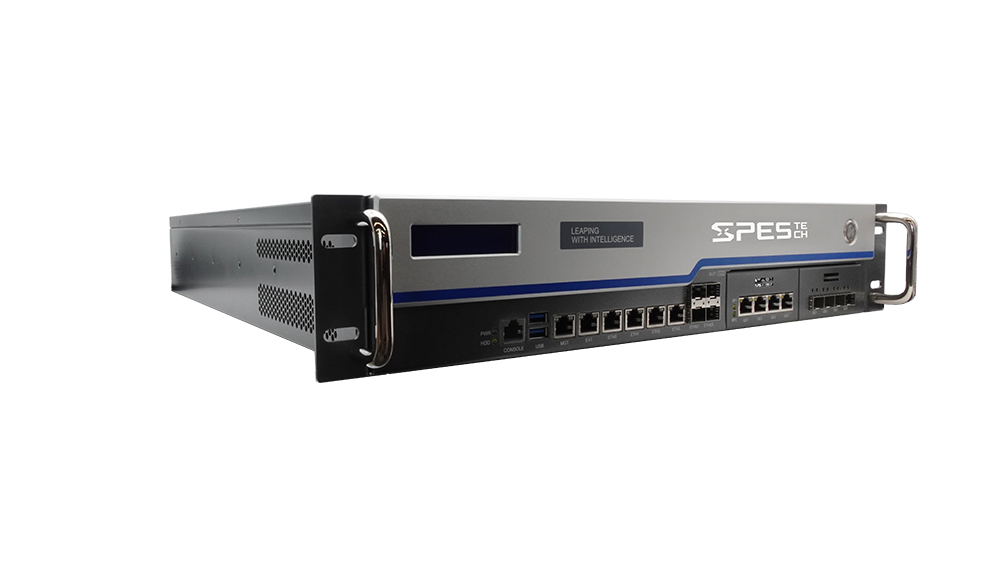

· CIS-BD20-FGF1 是一款2U上架式网络应用平台, ARM架构
· 采用飞腾腾锐D2000, 8个FTC663核, 2.3GHz
· 板载6个千兆自适应以太网电口及4个千兆以太网光口, 2个PCIE 3.0*8 NMC扩展插槽, 1个PCIE 3.0*4 内部扩展槽
· 模块化设计, 方便用户灵活调整配置
· 具有源控系列产品共有的OS Recovery 备份还原功能, 能有效减少日常维护成本

选择产品资料

下载
系统 System
处理器 Processor

飞腾腾锐D2000, 8个FTC663核, 2.3GHz
存储 Memory DDR4 2666/3200 MHz 288-pin ECC/non-ECC DIMM x 2, Max to 64GB
BIOS AMI 128MbitAMI 128Mbit SPI Flash, 国产UEFI
图形 Graphic Intel® Integrated Graphics
操作系统 OS 麒麟; UOS; 开源Linux
看门狗定时器 Watching Timer System Reset, Programmable 255 levels timer interval, From 1~255 sec/min


内部接口 Internal I/O
M.2 SSD

2 x M.2 2242/2280, SATA协议
1 x M.2 2280, 支持NVME SSD 和 可信卡（与内部PCIE x 4 slot 互斥）
PCIE Slot

1 x PCIE 3.0 * 4 Slot（与上述主板后侧的 M.2 2280 互斥）
COM 1 x COM（RS-232）Pin Header, 支持5V供电
USB 2 x USB 2.0 Pin Header
SATA 2 x SATA 3.0（up to 6Gb/s）
GPIO 1 x 8bit Programmable GPIO, 4in/4out
Fan 1 x CPU Fan（4Pin support smart fan, 12V）
2 x Extra Fan（3Pin, 5V）
3 x System Fan（4Pin support smart fan, 12V）, BIOS侦测风扇状态
PMBus
 1 x PMBus
OS Recovery 1 x OS Recovery Pin Header
安全 Security 1 x TPM 2.0 Pin Header

前部I/O Front I/O
液晶LCM

支持 1602 液晶显示可选
串口

1 x RJ45 Type（RS-232）
USB

2 x USB 2.0
网口 Ethernet 2 x RJ45 CPU自带mac（10/100/1000 Mbps）
4 x RJ45 网迅WX1860（10/100/1000 Mbps）
2 Pairs of Advanced LAN Bypass(3&4, 5&6)Option
4 x SFP 网迅WX1860
LED 1 x Power LED, 1 x HDD LED
2 x Bypass LED, 4 GPIO LEDS Option

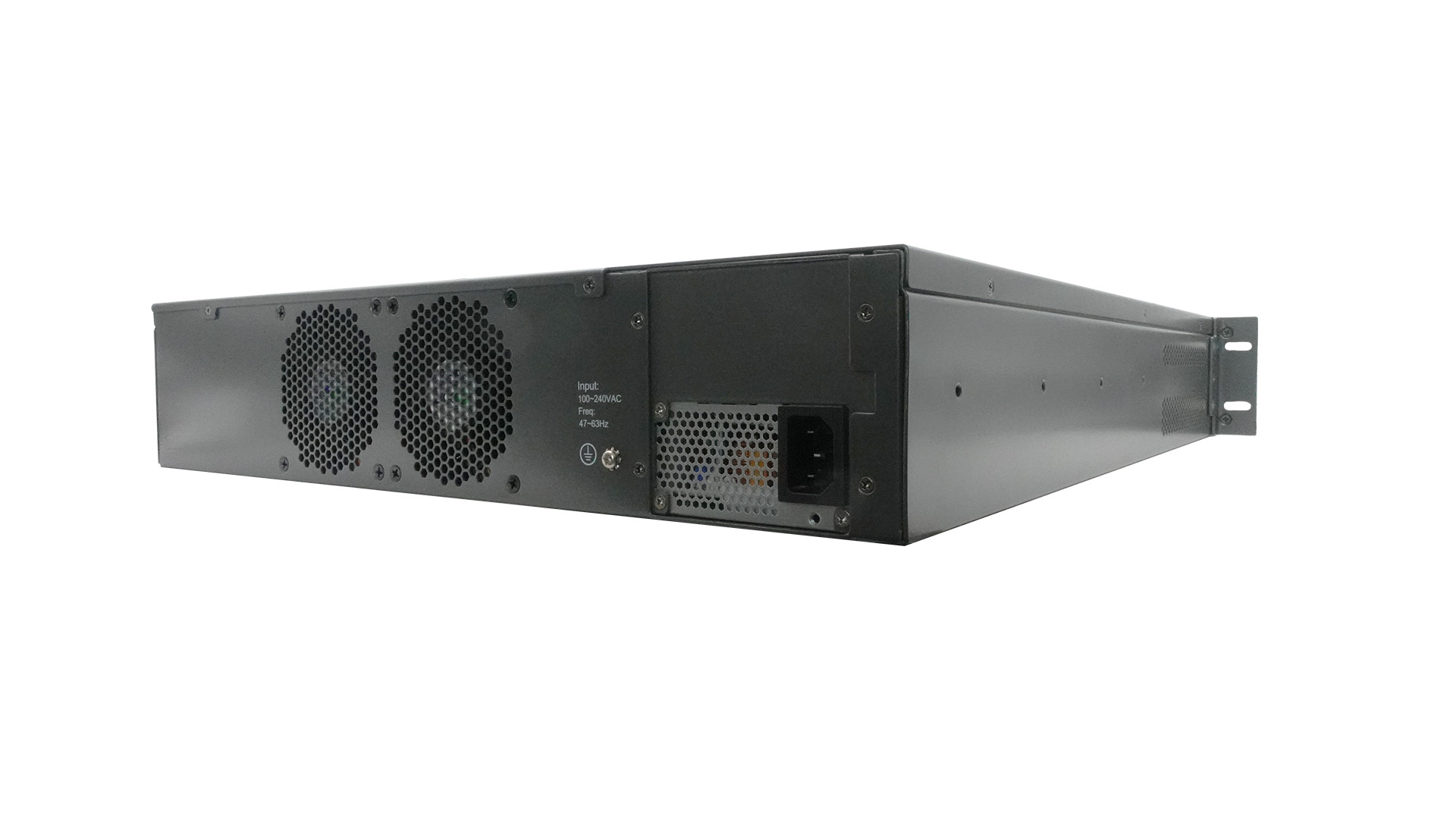

后部I/O Rear I/O
开关 Switch

1 x Power Button Option
HDMI/VGA

支持PCIE扩展显卡
Fan 2 x 8025 System Fan
电源 Power

电源输入

Power Input

 ATX 350W Redundant PSU or 250W Single PSU

接口 Interface

 24 Pin ATX Power; 8 Pin ATX 12V Power
环境 Environmental

操作温度

OperatingTemp.

 0℃ ~ 40℃

存储温度

Storage Temp.

 -20℃ ~ 75℃

操作湿度

Operating Relative Humidity

 10% ~ 90%, Non-Condensing

存储湿度

Storage Elative Humidity

 10% ~ 90%, Non-Condensing
机构 Mechanical
安装方式 Mounting 上架式（Rack-Mount）
尺寸 Dimension 440 x 560 x 89 mm（W*D*H）支持机构定制
销售型号 Sales Model
销售型号 Sales Model CNS-BD20-FGF1
