CNS-BSKL-FGF1

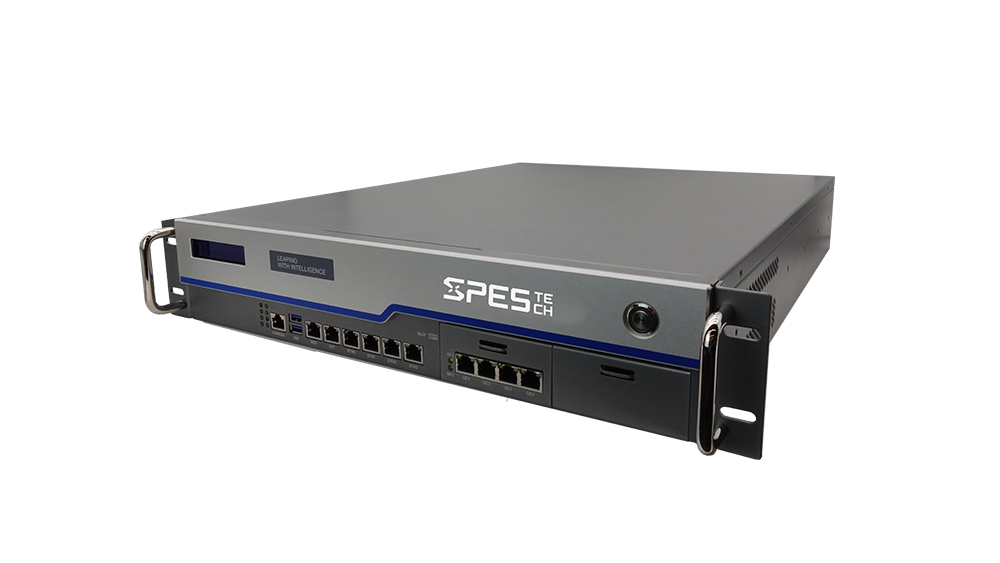

· CIS-BSKL-FGF1 是一款2U上架式网络应用平台
· X86架构, C236 芯片组
· 支持Intel®Xeon E3 series以及6th/7th Generation CoreTM i7/i5/i3/Pentium/Celeron Processor up to 65W
· 板载6个千兆自适应以太网口 2个PCIE 3.0*8 NMC扩展插槽 1个PCIE 3.0*4 内部扩展槽
· 模块化设计, 方便用户灵活调整配置
· OS Recovery 备份还原功能, 能有效减少日常维护成本

选择产品资料

下载
系统 System
处理器 Processor

Socket LGA 1151（E3 V5/V6, 6th/7th Core-I, Pentium, Celeron）
芯片组 Chipset Intel®C236 Chipset
内存 Memory DDR4 2133/2400 MHz 288-pin ECC/non-ECC DIMM x 4, Max to 64GB
BIOS AMI 128Mbit SPI Flash
图形 Graphic Intel®Integrated Graphics
操作系统 OS Windows; 开源Linux
看门狗定时器 Watching Timer System Reset, Programmable 255 levels timer interval, From 1~255 sec/min
前部I/O Front I/O
液晶LCM

支持 1602 液晶显示可选
USB

2 x USB 3.0
网口 Ethernet 6 x RJ45 Intel® I210-AT GbE（10/100/1000 Mbps）
2 Pairs of Advanced LAN Bypass（3&4, 5&6）Option
LED 1 x Power LED, 1 x HDD LED
2 x Bypass LED, 4 GPIO LEDS Option
Reset 1 x Reset Button


后部I/O Rear I/O
开关 Switch

1 x Power Button Option
HDMI

1 x HDMI Option
Fan 2 x 8025 System Fan


内部接口 Internal I/O
M.2 SSD

2 x M.2 2242/2280, 支持 SATA/PCIE x 4 NVMe 自适应
PCIE Slot

1 x PCIE 3.0 * 4 Slot
COM 1 x COM（RS-232）Pin Header, 支持5V供电
USB 2 x USB 2.0 Pin Header
SATA 2 x SATA 3.0（up to 6Gb/s）
GPIO 1 x 8bit Programmable GPIO, 4in/4out
Fan 1 x CPU Fan（4Pin support smart fan, 12V）
2 x Extra Fan（3Pin, 5V）
3 x System Fan（4Pin support smart fan, 12V）, BIOS侦测风扇状态
PMBus
 1 x PMBus
OS Recovery 1 x OS Recovery Pin Header
安全 Security 1 x TPM 2.0 Pin Header

电源 Power

电源输入

Power Input

 ATX 350W Redundant PSU or 250W Single PSU

接口 Interface

 24 Pin ATX Power; 8 Pin ATX 12V Power
环境 Environmental

操作温度

OperatingTemp.

 0℃ ~ 40℃

存储温度

Storage Temp.

 -20℃ ~ 75℃

操作湿度

Operating Relative Humidity

 10% ~ 90%, Non-Condensing

存储湿度

Storage Elative Humidity

 10% ~ 90%, Non-Condensing
机构 Mechanical
安装方式 Mounting 上架式（Rack-Mount）
尺寸 Dimension 440 x 560 x 89 mm（W*D*H）支持机构定制
销售型号 Sales Model
销售型号 Sales Model CNS-BD20-FGF1
