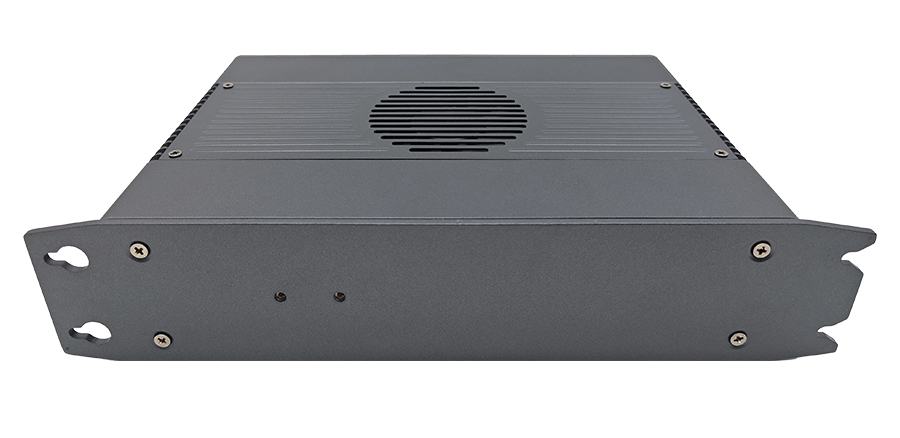

CIS-HRLU-LW01

• 一款书本式可扩展型高性能边缘计算设备
• Intel® 13th i3/i5/i7 Core™ CPU
i7-1355U/i5-1335U/i3-1315U
i5-13420H/i7-13620H/i5-12450H
• 2x DDR5, up to 64GB
• 24V DC 输入
• 4x Intel® 千兆网口
• 1x RS232+1x RS485, 2x 3 Phoenix 端子 (可选配扩展2x RS232+4x RS485）
• 4K HDMI
• 4x USB 3.1 (Gen1)
• 225 x 160 x70mm
• 安装方式：桌面式，书本式
• OS Recovery 一键还原系统，减少维护成本

选择产品资料

下载

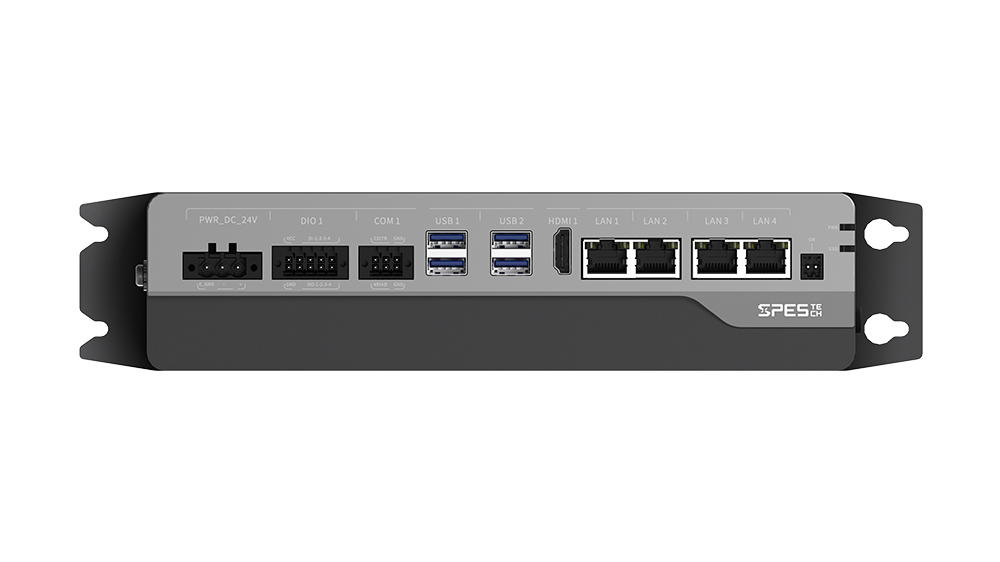

系统 System
处理器 Processor	Intel® 13th i3/i5/i7/Core™ CPU i7-1355U/i5-1335U/i3-1315U i5-13420H/i7-13620H/i5-12450H
内存 Memory	2 x DDR5 4800 MHz SO-DIMM, Up to 64GB
操作系统 OS	Windows 10,Windows 11-64 bit, Linux
看门狗定时器 Watchdog Timer	Pprogrammable 255 levels timer interval, from 1~255 sec/min

外部I/O External I/O
网口 Ethernet	4x RJ45 Intel® I210-AT GbE (10/100/1000 Mbps) , support PoE optional
显示 Display	1x HDMI: max resolution up to 4096 x 2304@60Hz
串口 COM	2x COM: 1x RS485+1x RS232, 其中 TX/RX 做 3KV 隔离, 2x 3 Phoenix 端子
USB	4x USB 3.1（Gen1）
DIO	8Bit Isolated DIO; 4x DI, 4x DO Default DI 湿节点输入, DO: NPN漏型输出; 隔离等级: DI/DO: 2KV DC/AC 电压范围: 高电平: 18~36V, 低电平: 0~5V 驱动能力: ≤350mA 响应频率: ≤1KHz
Micro-SD	1x Micro-SD
LED	1x HDD LED, 1x Power LED
远程开关 Remote SW	1x 远程开关, 信号隔离, 需要外部接 15V~30V
OS Recovery	1x OS Recovery

内部I/O Internal I/O
扩展接口 Expansion	1 x M.2 2280 slot (SATA 3.0) 1 x M.2 2230 slot for Wifi module 1 x M.2 3052 slot for 5G module
RTC	1x RTC Socket
SATA	1x SATA 3.0, 带有SATA power
SIM	1x SIM Card Slot
SYS Fan	1 x 4pin SYS Fan
UPS	1x UPS 模块(选配)
POE	1x POE 模块(选配) for主板 4 网口

电源 Power
电源输入 Power Input	24V DC（-20%~+20%） 1x 3pin Phoenie连接器
UPS	Build-In, 3S (Option)

环境 Environmental
操作温度 OperatingTemp.	-10℃ ~ 60℃
存储温度 Storage Temp.	-40℃~ 85℃
湿度 Relative Humidity	5% ~ 95%, Non-condensing
随机振动 Random Vibration	5~500Hz, 1Grms operation
正弦振动 Sine Vibration	5~500Hz, 2G Non-operation

机构 Mechanical
外观Housing	铝合金 Aluminum Alloy
安装方式 Mounting	标配: 桌面式(Desk-Mount), 壁挂式(Wall-Mount), 可选: 导轨式(DIN-Rail)
尺寸	225 x 160 x 70mm

认证 Certification
安规认证 Safety Certification	CE/FCC ClassA

扩展模块 IB.FCOM.NB01 (LAN+DIO)
DI/DO	16Bit Isolated DIO, 8x DI, 8x DO Default DI 湿节点输入, DO: NPN 漏型输出隔离等级：DI/DO: 3KV DC/AC 电压范围：高电平: 18~36V, 低电平: 0~5V 驱动能力：≤350mA 响应频率：≤1KHz
COM	4x RS485+2x RS232, 其中 TX/RX 做 3KV 隔离
M.2	1x M.2 2280 slot for SSD（Only Nvme）

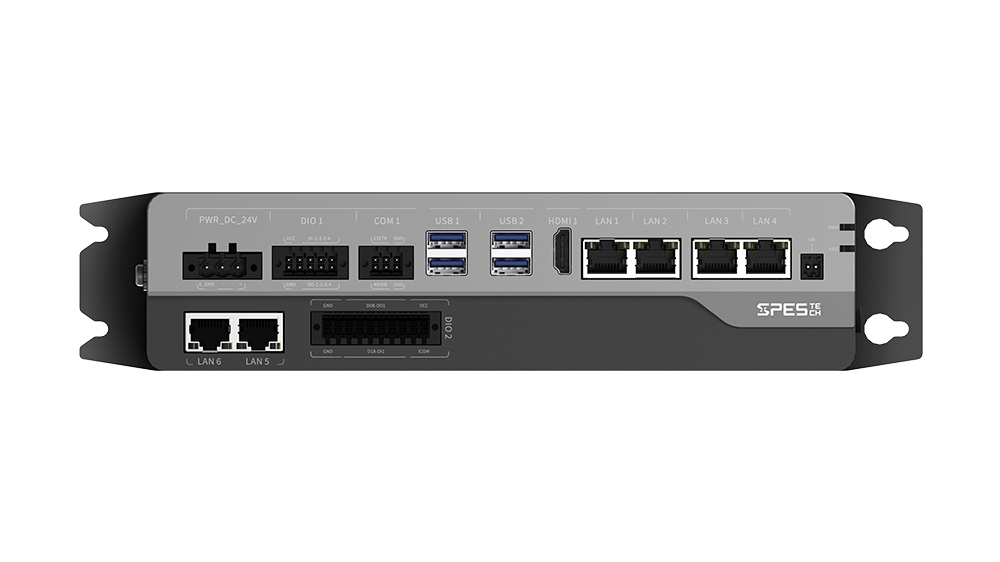

扩展模块 IB.FLAN.NB01 (LAN+DIO+COM+CAN）
网口 Ethernet	2x RJ45 Intel® I210-AT GbE (10/100/1000 Mbps)
DI/DO	16Bit Isolated DIO, 8x DI, 8x DO Default DI 湿节点输入, DO: NPN 漏型输出隔离等级：DI/DO: 3KV DC/AC 电压范围：高电平: 18~36V, 低电平: 0~5V 驱动能力：≤350mA 响应频率：≤1KHz

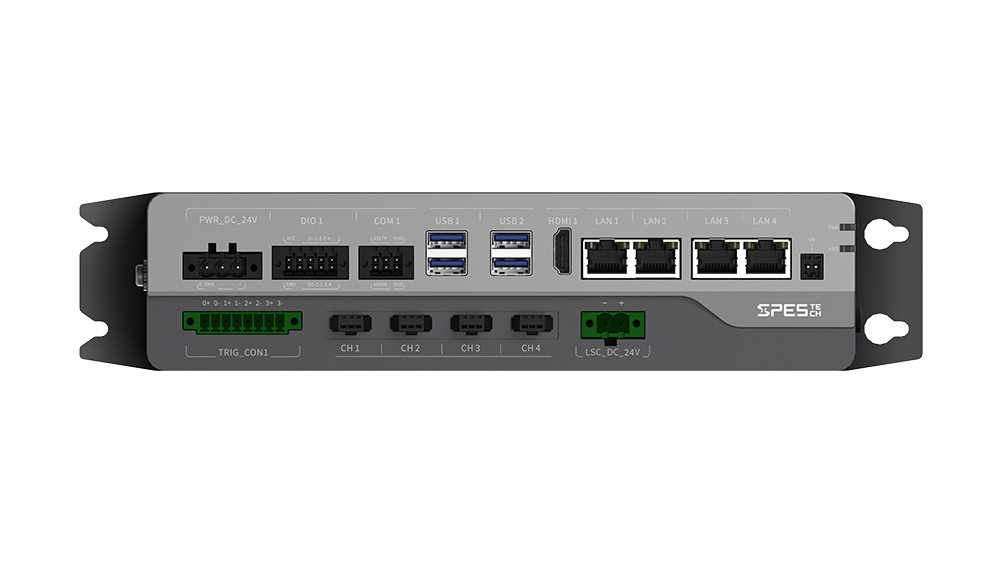

扩展模块 IB.FLSC.NB01 (光源模块)
光源控制 Light Control	4x PWM 光源控制 24V 输出, 每个通道最大电流 1A 支持外部硬触发

主要销售型号 Sales Model
基础款销售型号 Standred Sales Model	CIS-H15U-LW01 CIS-H35U-LW01 CIS-H55U-LW01 CIS-H45U-LW01 CIS-H42U-LW01 CIS-H62U-LW01
LAN+DIO 扩展销售型号 LAN+DIO Expansion Sales Model	CIS-H15U-LW02 CIS-H35U-LW02 CIS-H55U-LW02 CIS-H45U-LW02 CIS-H42U-LW02 CIS-H62U-LW02
LAN+DIO+COM+CAN 扩展销售型号 LAN+DIO+COM+CAN Expansion Sales Model	CIS-H15U-LW03 CIS-H35U-LW03 CIS-H55U-LW03 CIS-H45U-LW03 CIS-H42U-LW03 CIS-H62U-LW03
光源模块扩展销售型号 Light source Expansion Sales Model	CIS-H15U-LW04 CIS-H35U-LW04 CIS-H55U-LW04 CIS-H45U-LW04 CIS-H42U-LW04 CIS-H62U-LW04
DIO+COM+CAN+M.2 扩展销售型号 DIO+COM+CAN+M.2 Expansion Sales Model	CIS-H15U-LW05 CIS-H35U-LW05 CIS-H55U-LW05 CIS-H45H-LW05 CIS-H42H-LW05 CIS-H62H-LW05
