CIS-DADL-FAS1 (W680)

• 4U Desk-mount
• Intel® 12th/13th/14th Generation Core™ /Pentium®/Celeron® LGA 1700 Socket Processors with TDP up to 125W
• W680 Chipset
• 4x DDR5, Max to 192GB
• VGA, HDMI and DP++
• 4x SATA 3.0, 6x COM
• 2x USB 3.2（Gen2）, 8x USB 3.2（Gen1）
• 6x USB 2.0, 2x Vertical USB 2.0 Type-A
• 1x TPM 2.0
• 1x 16-bit GPIO
• 1x OS Recovery
• 330 x 300 x 175mm

选择产品资料

下载

系统 System
处理器 Processor	Intel® 12th/13th/14th Generation Core™ /Pentium®/Celeron® LGA 1700 Socket Processors with TDP up to 125W
芯片组 Chipset	Intel® W680 Chipset
内存 Memory	DDR5 4800/5600MHz 288-pin DIMM x4, Max to 192GB（48GB per DIMM）
BIOS	AMI 128Mbit SPI Flash
图形 Graphics	Intel® Integrated Graphics
操作系统 OS	Windows 10 64bit；Linux
看门狗定时器 Watchdog Timer	System reset，programmable 255 levels timer interval, from 1~255 sec/min

扩展接口 Expansion slot
接口 Interface	1x PCIe x16（Gen5） 3x PCIe x4（Gen4） 1x PCIe x4 （Gen3） 2x PCI

前部I/O Front I/O
开关	1x Power button w/LED
LED	1x HDD LED
USB	2x USB 2.0
OS Recovery	1x OS Recovery
Fan	1x 12025 system fan （可替换式过滤网）

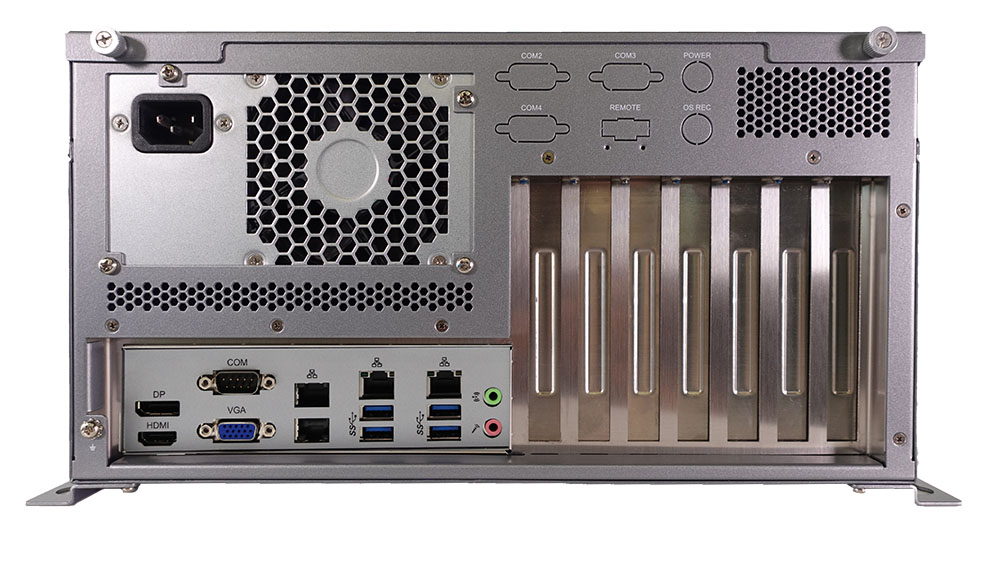

后部I/O Rear I/O
网口 Ethernet	2x RJ45: 1x Intel® I210-AT GbE（10/100/1000 Mbps） 1x Intel® I219-V GbE（10/100/1000 Mbps）
显示 Display	1x DP++ max resolution up to 4096 x 2304@60Hz 1x HDMI: max resolution up to 4096 x 2160@30Hz 1x VGA: max resolution up to 1920 x 1200@60Hz support 三个独立显示
音频 Audio	1x Line-in, 1x Line-out, 1 x Mic-in, 选配, 默认不上件
串口 COM	1 x COM（RS232/422/485 Default RS232）
USB	2x USB 3.2（Gen 2） 6x USB 3.2（Gen 1）

内部接口 Internal I/O
扩展接口 Expansion Slot	1x M.2 2280 slot，NVME PCIe x4（Gen 4）SSD
串口 COM	1 x COM (RS232/422/485,Default RS232) 4 x COM (RS232)
USB	2x Vertical USB 2.0 Type-A 2 x USB 3.2 Gen1 4x USB 2.0
SATA	4x SATA 3.0, 支持 RAID 0, 1, 5, 10
GPIO	1x 16bit programmable GPIO，default 为8in/8out
Audio	1x Front Audio (Line-out/Mic-in) 选配
FAN	1x CPU fan （4Pin support smart fan） 3x System fan （4Pin support smart fan），BIOS侦测风扇状态
OS Recovery	1x OS Recovery pin header
Remote SW	1x 2pin pin header
Security	1 x TPM 2.0 Module Extension
LAN LED	1x LAN LED connector （pitch 2.54）
Front panel	1x Front panel（2 x 5 pin connector）, 包含开关, Reset、 Power、HDD LED

电源 Power
电源输入 Power Input	ATX
ATX power	300W / 500W /650W /850W ATX power
接口 Interface	24Pin ATX power, 8Pin ATX 12V power

环境 Environmental
操作温度 OperatingTemp.	0℃ ~ 40℃（HDD）
存储温度 Storage Temp.	-40℃ ~ 60℃
操作湿度 Operating Relative Humidity	40℃ 95%RH（HDD）
存储湿度 Storage Elative Humidity	60℃ 95%RH, Non-condensing
随机振动 Random Vibration	5~500Hz, 2Grms（SSD）operation，5~500Hz, 1Grms（HDD）operation,
正弦振动 Sine Vibration	5~500Hz, 2G Non-operation
机械冲击 Shock	Operation: 10G@11ms ； Non-operation: 20G@11ms

机构 Mechanical
尺寸 Dimension	330 x 300 x 175mm
安装方式 Mounting	桌面式（Desk-Mount）

销售型号 Sales Model
销售型号	CIS-DW68-FAS1
