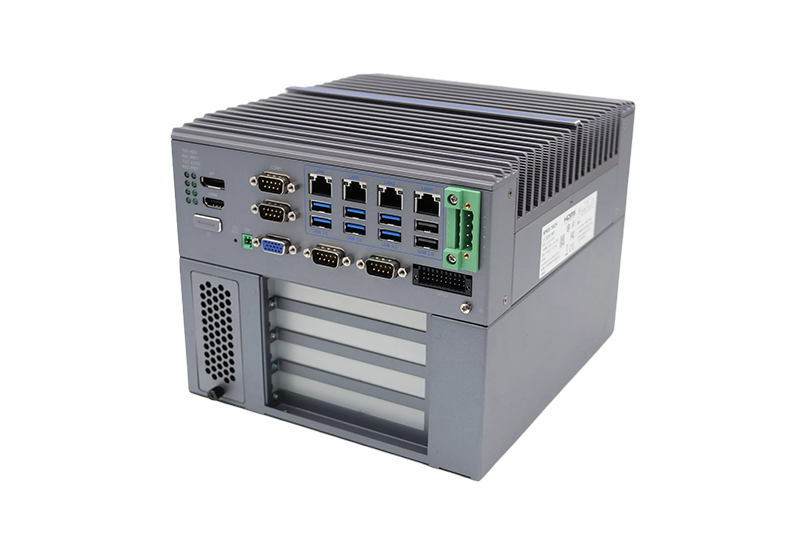

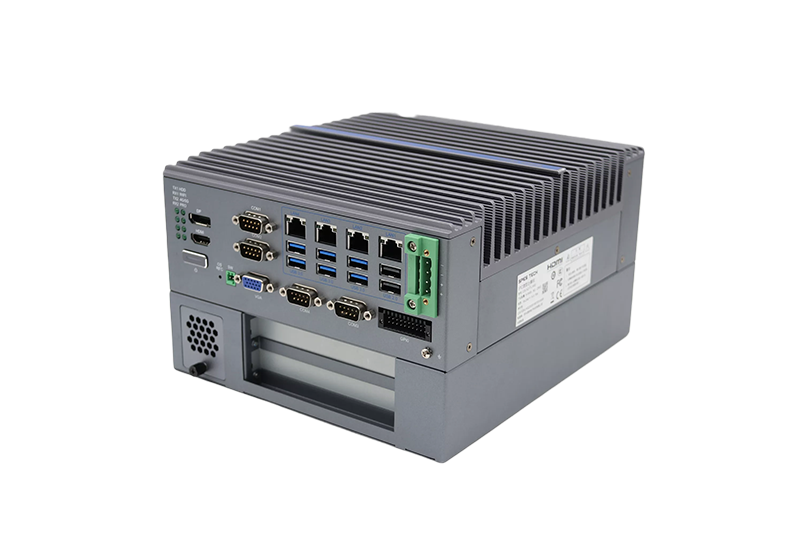

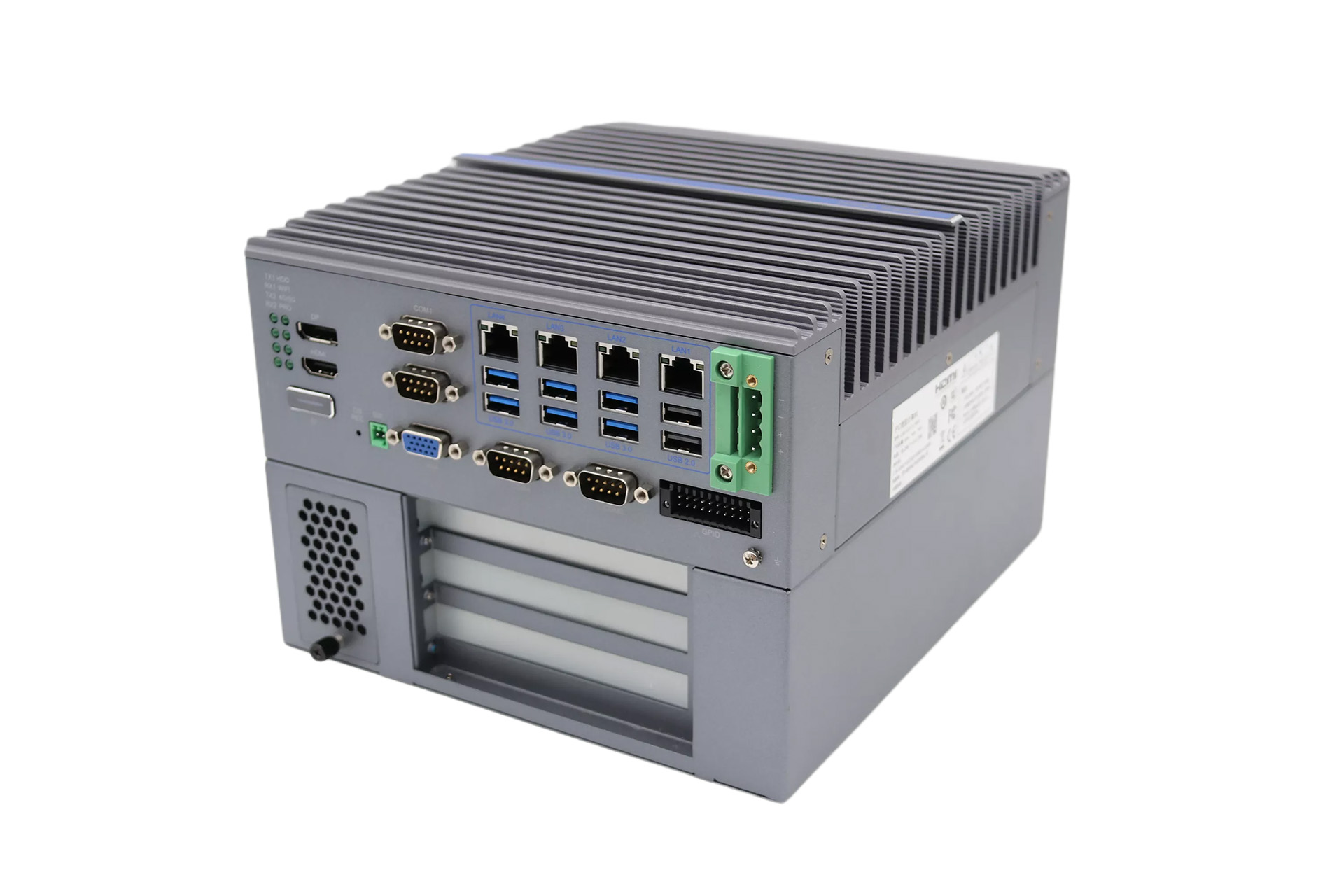

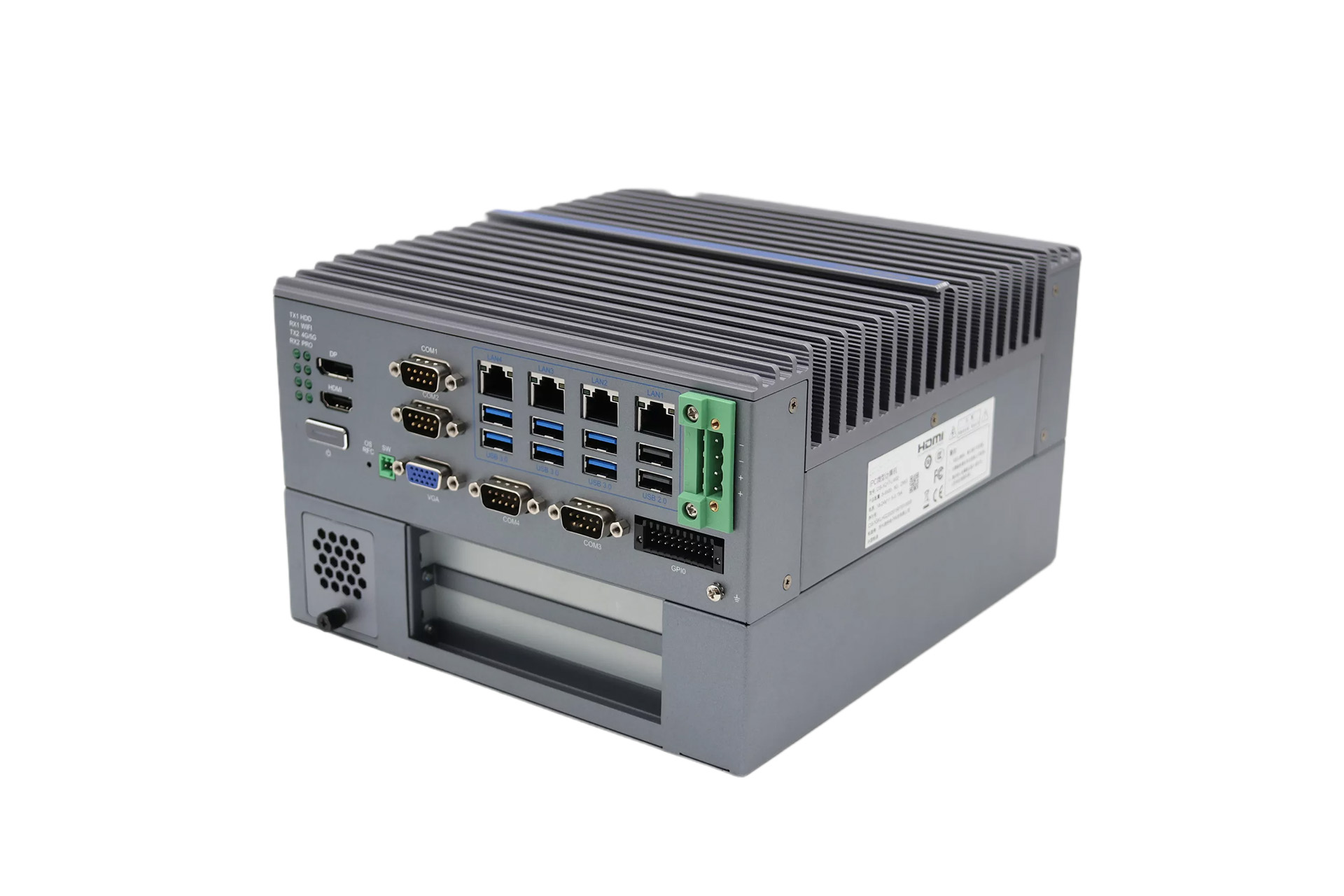

CIS-XSKL-LW01

可扩展型工控机, 高性能 CPU 平台, 通过扩展可适用于各种领域 。
• 共有4种扩展形态产品
• 可搭载 Intel® 6th/7th/8th/9th 高性能 CPU 平台，支持 19 ~ 24V 宽压输入
• 基础支持 4x Intel® 千兆网口，8x USB，最多 6x COM，16-bit 可编程 GPIO，同时支持 DP+VGA+HDMI 显示 (Q170 平台)
• 产品通过扩展卡能够支持 2-4 个插槽，从而扩展出 PCle x16，PCle x4 或 PCle 等接口
• 适用于机器视觉， 3C 检测，机器人，AI 等领域。

选择产品资料

下载
系统
处理器 Intel® 6th/7th/8th/9th Core™ /Pentium®/Celeron® LGA 1151 Socket
Processors TDP up to 65W
芯片组 Intel® Q170 Chipset
内存 2x Dual Channel（Non-ECC）DDR4 2133/2400/2666 MHz 260-pin DIMM
Max to 32GB （16GB per DIMM）
BIOS AMI 128Mbit SPI Flash
操作系统 Win 7-32/64bit，Win 10-64bit，Linux
（只有采用Intel第六代Skylake平台时支持Window7操作系统）
看门狗定时器 System Reset, Programmable 255 levels timer interval, From 1~255 sec/min
外部I/O
网口 4x RJ45:
1x RJ45 Intel® I219-LM GbE（10/100/1000 Mbps）
3x RJ45 Intel® I210-AT GbE（10/100/1000 Mbps）
显示 HDMI，DP++，VGA 支持异步三显
音频 1x Line-out, 1x MIC, 选配
串口 4x COM 海岸线，其中：
COM1～2（RS232/422/485)）, 通过BIOS调整 TX/RX 做3KV隔离线路；
COM3～4（RS232/422/485）, 通过BIOS调整
USB 6x USB 3.0
2x USB 2.0
GPIO 1x 16bit Programmable GPIO
按钮 1x Power Button w/LED
系统还原 1x OS Recovery Button
指示灯 1x HDD LED
1x COM1 Tx1
1x COM1 Rx1
1x COM2 Tx2
1x COM2 Rx2
1x Wi-fi
1x 4G
1x 用户自定义可侦测信号
远程开关 1x Remote ON-OFF
内部接口 Internal I/O
扩展接口 1x Full-size Mini-PCIe Slot for 4G module（PCIe + USB）
1x M.2 2280 slot for SSD（SATA 3.0）
1x M.2 2230 slot for Wifi module
1x M.2 3042/3052 for 5G module
USB 1x USB2.0 Type-A 接头
COM 2x RS232 Pin Header
SATA 2x SATA 3.0, 2x SATA power
Fan 1x CPU Smart Fan
2x System Smart Fan (标准款无 Smart Fan, 两槽以上扩展标配 Smart Fan)
SIM 1x 标准 SIM Slot, Support 4G/5G
TPM 1 x TPM 2.0 Pin Header
异形扩展槽 1x 异形扩展槽, 由 PCIe x16+PCIe x8 组成, 用来扩展各种扩展插槽
电源
电源输入 Power Input 19~ 24V DC
接口 Interface 4Pin Phenix 带锁附接口
可扩展卡 Expansion Card
两槽扩展卡 1x PCIe x 16, 1x PCIe x 4
三槽扩展卡 1x PCIe x 16 ，2x PCI
四槽扩展卡 1x PCIe x 16, 1x PCIe x 4, 2x PCI
环境 Environmental
操作温度
OperatingTemp		 45/65W CPU， -10℃ ~ 40℃ (SSD)
35W CPU， -10℃ ~ 50℃ (SSD)
0℃ ~ 40℃ (HDD)
存储温度
Storage Temp		 -40°C ~ 60°C
操作湿度
Operating Relative Humidity		 50℃ 95%RH (35W CPU SSD)
存储湿度
Storage elative Humidity		 60℃ 95%RH, Non-Condensing
随机振动 Random Vibration 5~500Hz, 2Grms（SSD）Operation，5~500Hz, 1Grms（HDD）Operation
正弦振动 Sine Vibration 5~500Hz, 2G Non-Operation
机械冲击 Shock Operation: 10G@11ms ； Non-Operation: 20G@11ms
机构Mechanical
外观 Housing 铝合金 Aluminum Alloy
安装方式 Mounting 桌面式（Desk-Mount）, 壁挂式（Wall-Mount）
尺寸 Dimension 229 x 202 x 82 mm 基础型
229 x 202 x 134 mm 两个扩展槽
229 x 202 x 156 mm 三个扩展槽
229 x 202 x 174 mm 四个扩展槽
认证
安规认证 CCC, CE, FCC, IC, UK CA
销售型号 Sales Model
销售型号
Sales Model		 CIS-XQ17-LW01
CIS-XQ17-LW02
CIS-XQ17-LW03
CIS-XQ17-LW04
