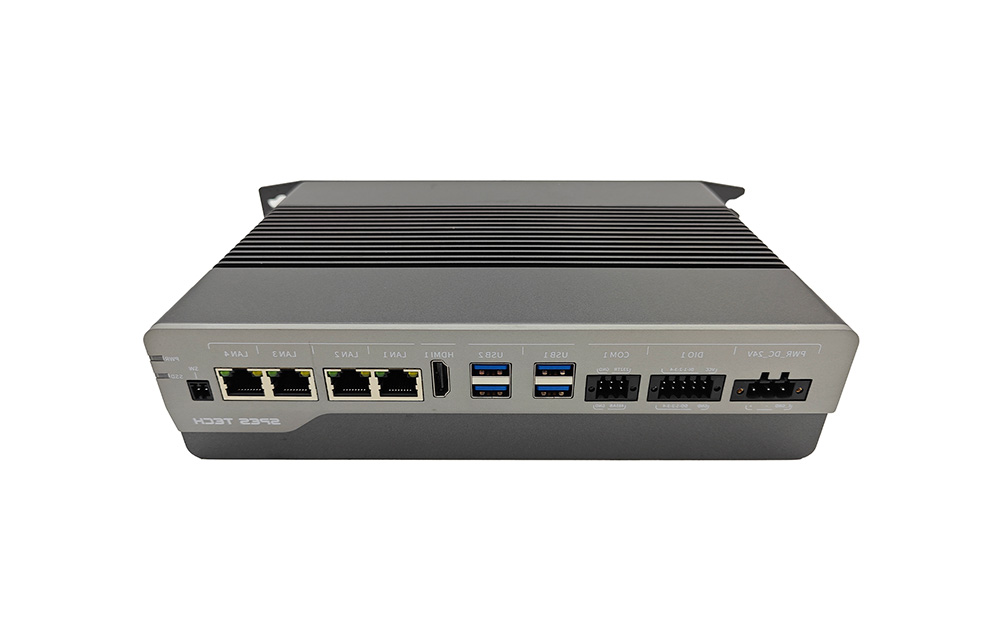

CIS-HADN-LW01

“书本式工业计算机”含义：书本造型样式的工业计算机，也称为嵌入式计算机或嵌入式工控机。
· Intel® Processor N-series, Alder Lake-N/Twin Lake/Amston Lake;
· Default Intel® Processor N97
· 1x DDR5, Up to 16GB
· 4x USB3.1（Gen1）
· 2x COM
· 1x HDMI
· 1x 8Bit Isolated DIO （基础款）
· 1x OS recovery
· 24V DC in
· 225 x 160 x 70mm
·桌面式/壁挂式 Desk/Wall-Mount
· OS Recovery 一键还原系统，减少维护成本

选择产品资料

下载

系统 System
处理器 Processor	Intel® Processor N-series, Alder Lake-N/Twin Lake/Amston Lake; Default Intel® Processor N97
内存 Memory	1x DDR5 4800/5600MHz SO-DIMM, Up to 16GB
操作系统 OS	Windows 10,Windows 11, Linux
看门狗定时器 Watchdog Timer	Pprogrammable 255 levels timer interval, from 1~255 sec/min

内部I/O Internal I/O
扩展接口 Expansion	2x M.2 2280 slot for SSD（Only SATA） 1x M.2 3052 for 5G module 1x M.2 2230 slot for Wifi module
RTC	1x RTC Socket
SIM	1x SIM Card Slot
SYS Fan	1x 4pin SYS Fan

外部I/O External I/O
网口 Ethernet	4x RJ45 Intel® I210-AT GbE (10/100/1000 Mbps) 可支持 PoE 功能
显示 Display	1 x HDMI: max resolution up to 4096 x 2304@60Hz
USB	4 x USB 3.1 Gen 1
COM	2x COM : 1x RS485+1x RS232, 其中 TX/RX 做 3KV 隔离, 2x 3 Phoenix端子
DIO	8Bit Isolated DIO；4x DI, 4x DO Default DI 湿节点输入, DO: NPN 漏型输出隔离等级：DI/DO: 3KV DC/AC 电压范围：高电平: 18~36V, 低电平: 0~5V 驱动能力：≤350mA 响应频率：≤1KH
Micro-SD	1x Mirco-SD
指示灯 LED	1 x HDD LED, 1 x Power LED
一键恢复 OS Recovery	1 x OS Recovery
远程开关 Remote SW	1x Remote SW

电源 Power
电源输入 Power Input	12~24V DC (-10%~+20%) 内部 UPS 最大可以支持系统 8s 运行时间（同时可以上报系统提醒关机）

环境 Environmental
操作温度 OperatingTemp.	-10℃ ~ 60℃
存储温度 Storage Temp.	-40℃~ 85℃
操作湿度 Operating Relative Humidity	55℃ 95%RH（SSD）
存储湿度 Storage elative Humidity	60°C 95%RH, Non-condensing
随机振动 Random Vibration	5~500Hz, 1Grms operation
正弦振动 Sine Vibration	5~500Hz, 2G Non-operation

机构 Mechanical
外观Housing	铝合金 Aluminum Alloy
安装方式 Mounting	桌面式 (Desk-Mount), 书本式 (Wall-Mount)
尺寸 Dimension	225 x 160 x 70mm, 不同扩展形态以六视图尺寸为准

认证 Certification
认证 Certification	CE/FCC ClassA 标准

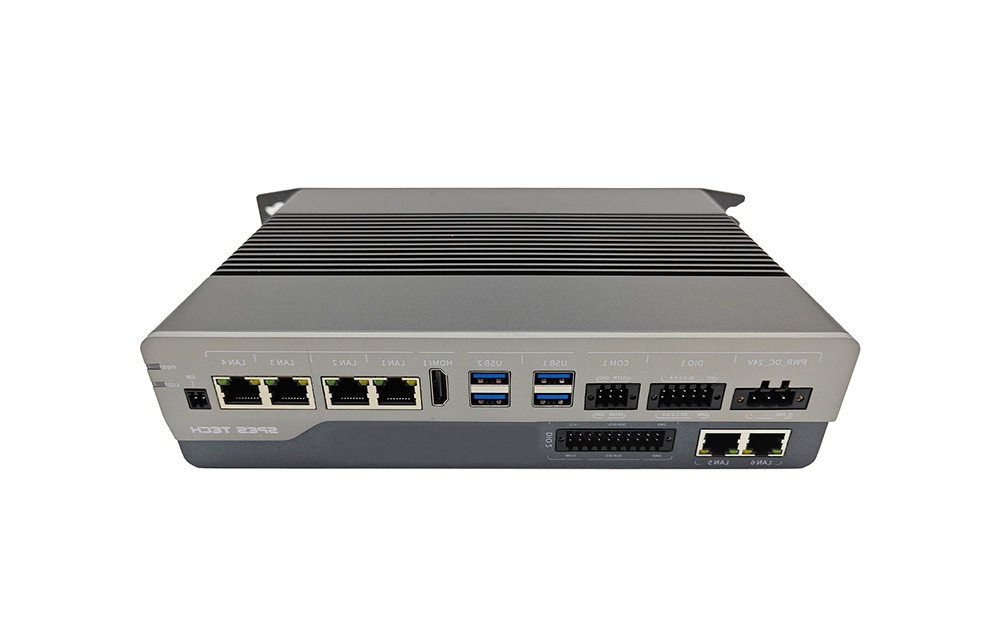

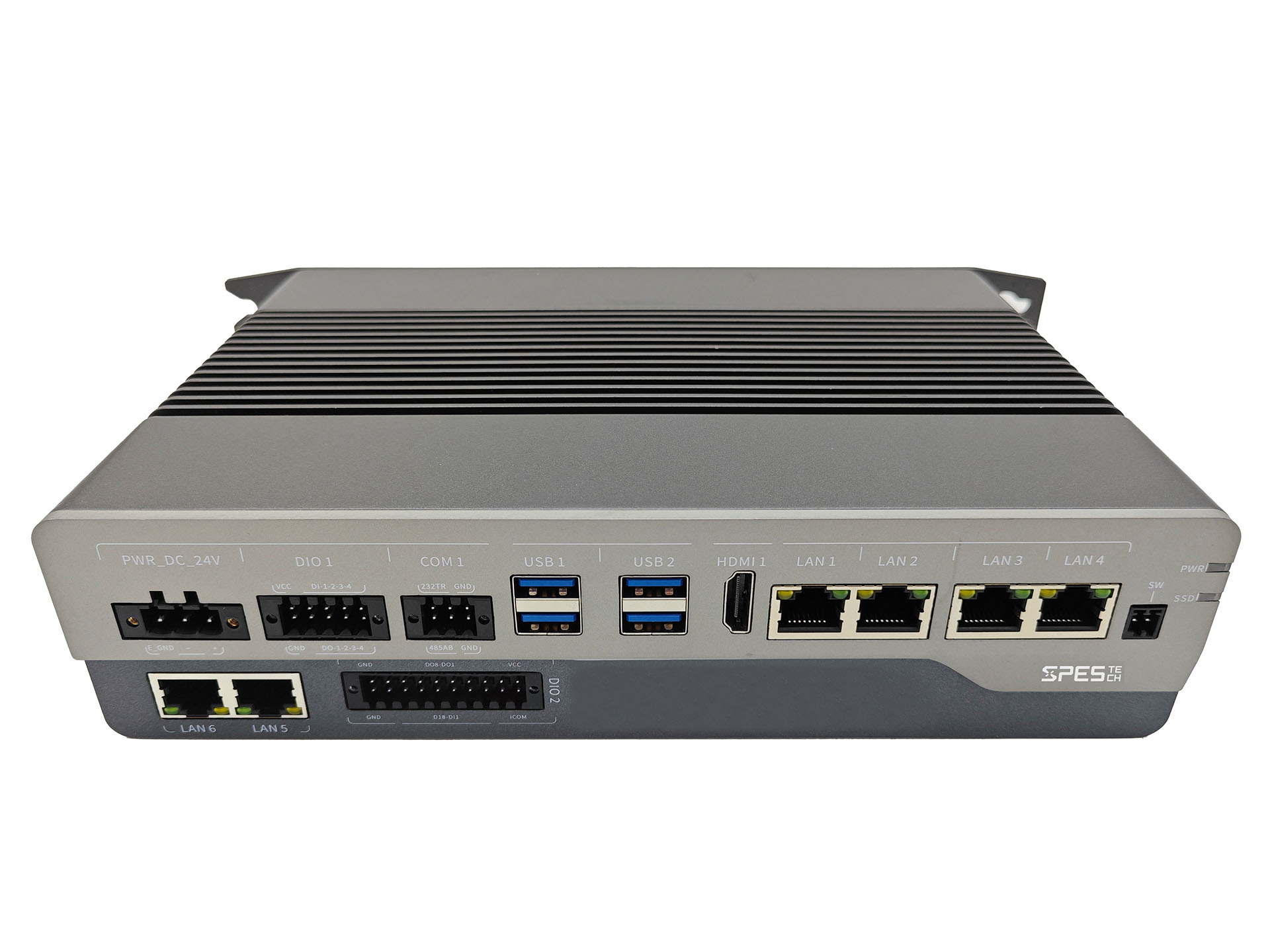

扩展模块 IB.FLAN.NB01 (LAN+DIO）
DI/DO	16Bit Isolated DIO, 8x DI, 8x D Default DI 湿节点输入, DO: NPN 漏型输出隔离等级：DI/DO: 3KV DC/AC 电压范围：高电平: 18~36V, 低电平: 0~5V 驱动能力：≤350mA 响应频率：≤1KHz
COM	4x RS485+2x RS232, 其中 TX/RX 做 3KV 隔离
M.2	1x M.2 2280 slot for SSD（Only Nvme）

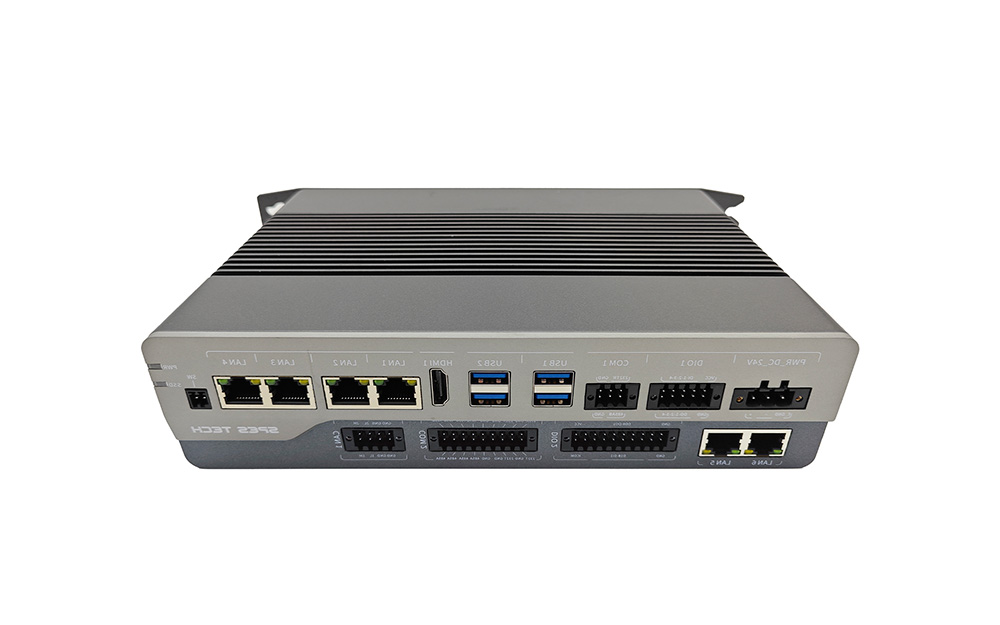

扩展模块 IB.FLAN.NB01 (LAN+DIO+COM+CAN）
网口 Ethernet	2x RJ45 Intel® I210-AT GbE (10/100/1000 Mbps)
DI/DO	16Bit Isolated DIO；8x DI, 8x DO Default DI 湿节点输入, DO: NPN 漏型输出隔离等级：DI/DO: 3KV DC/AC 电压范围：高电平: 18~36V, 低电平: 0~5V 驱动能力：≤350mA 响应频率：≤1KHz
COM	4x RS485+2x RS232 其中TX/RX 做 3KV 隔离, 选配 1
CAN	2x CAN 2.0b, 选配 1

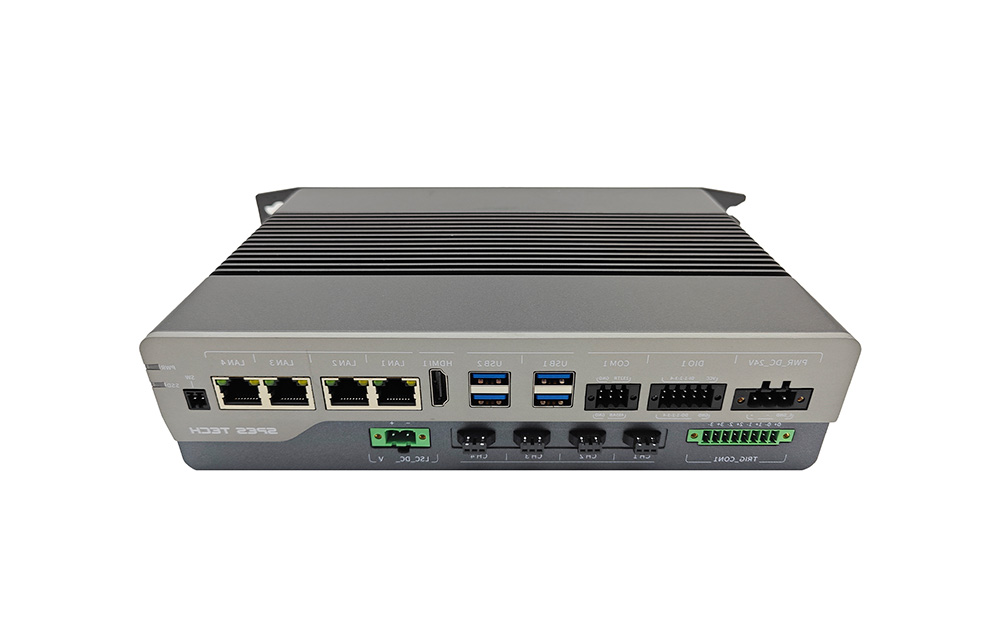

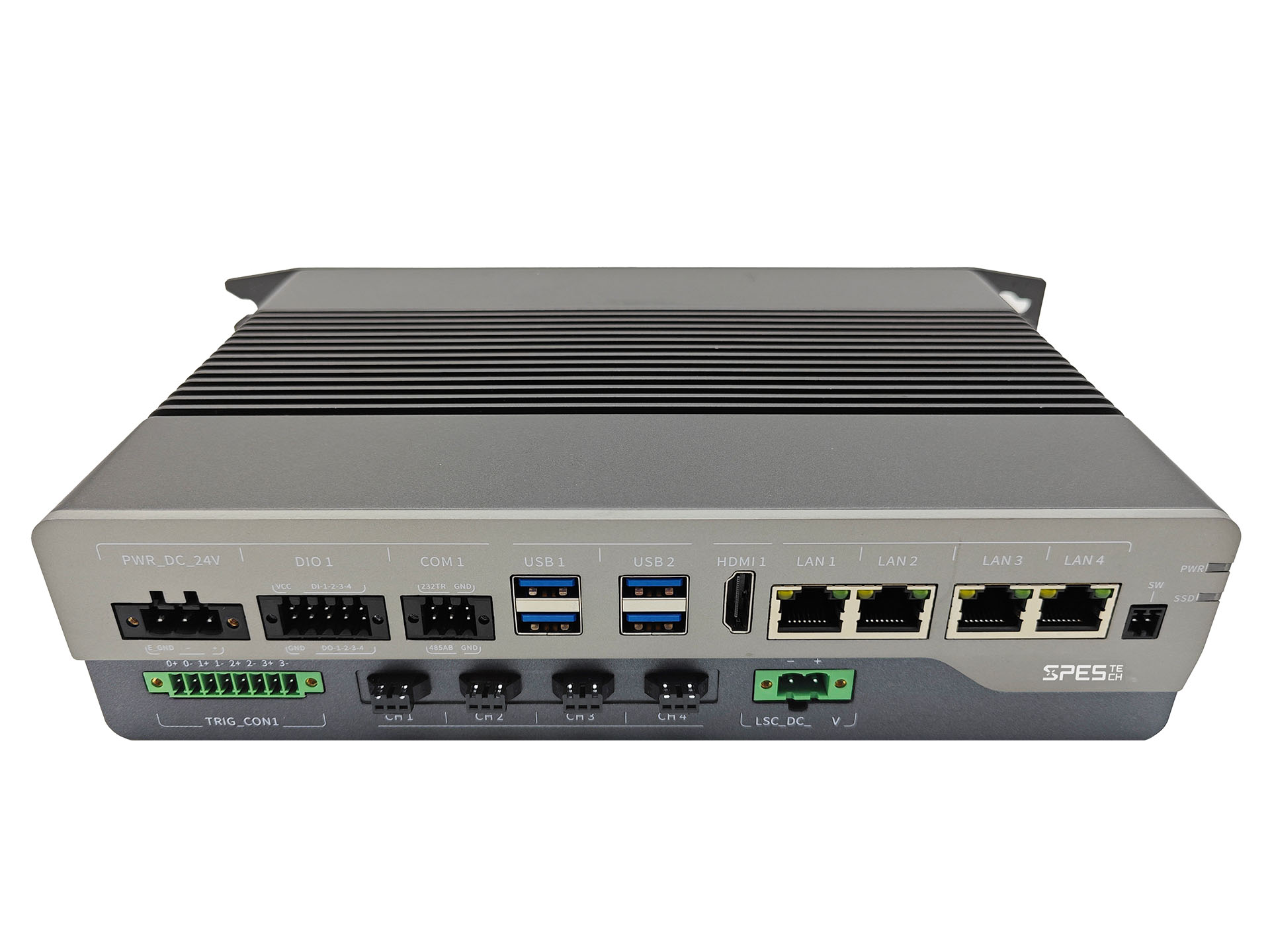

扩展模块 IB.FLSC.NB01(光源模块)
光源控制	4x PWM 光源控制 24V 输出, 每个通道最大电流 1A 支持外部硬触发

主要销售型号 Sales Model

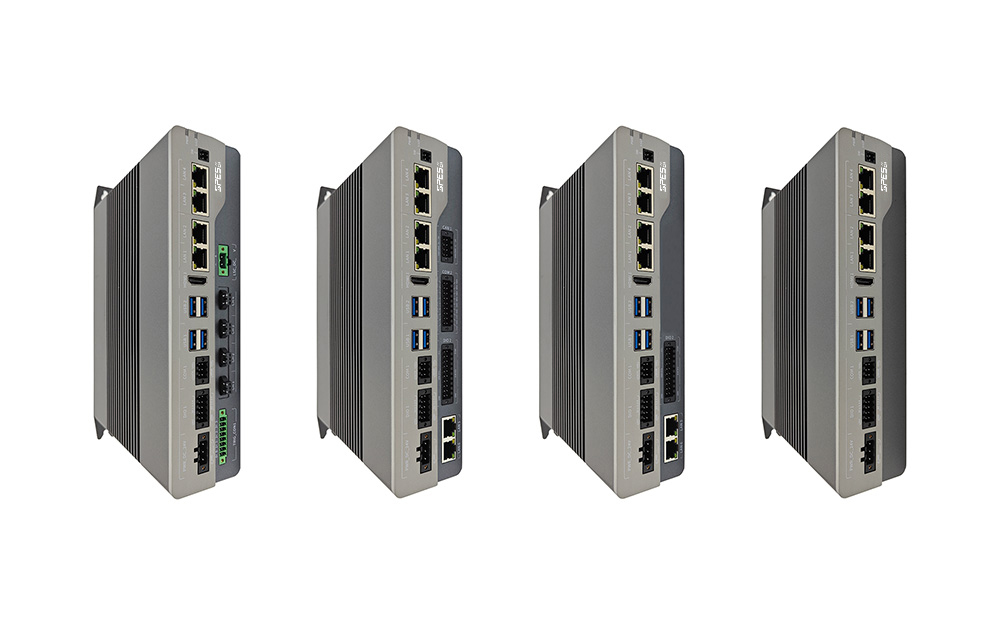

销售型号 Sales Model	CIS-HN97-LW01 （基础款） CIS-HN97-LW02 (LAN+DIO) CIS-HN97-LW03 (LAN+DIO+COM+CAN） CIS-HN97-LW04 (光源模块)
