工业计算机
Industrial PC
CIS-XD20-LW01
可扩展式工业计算机, 搭载飞腾 CPU 平台, 适用于轨交、路测、ETC等工业用例场景。
系统
• 飞腾 Phythium Processors D2000/8 TDP up to 40W
• JM9100 Graphics
• 2x DDR4, Max to 64GB

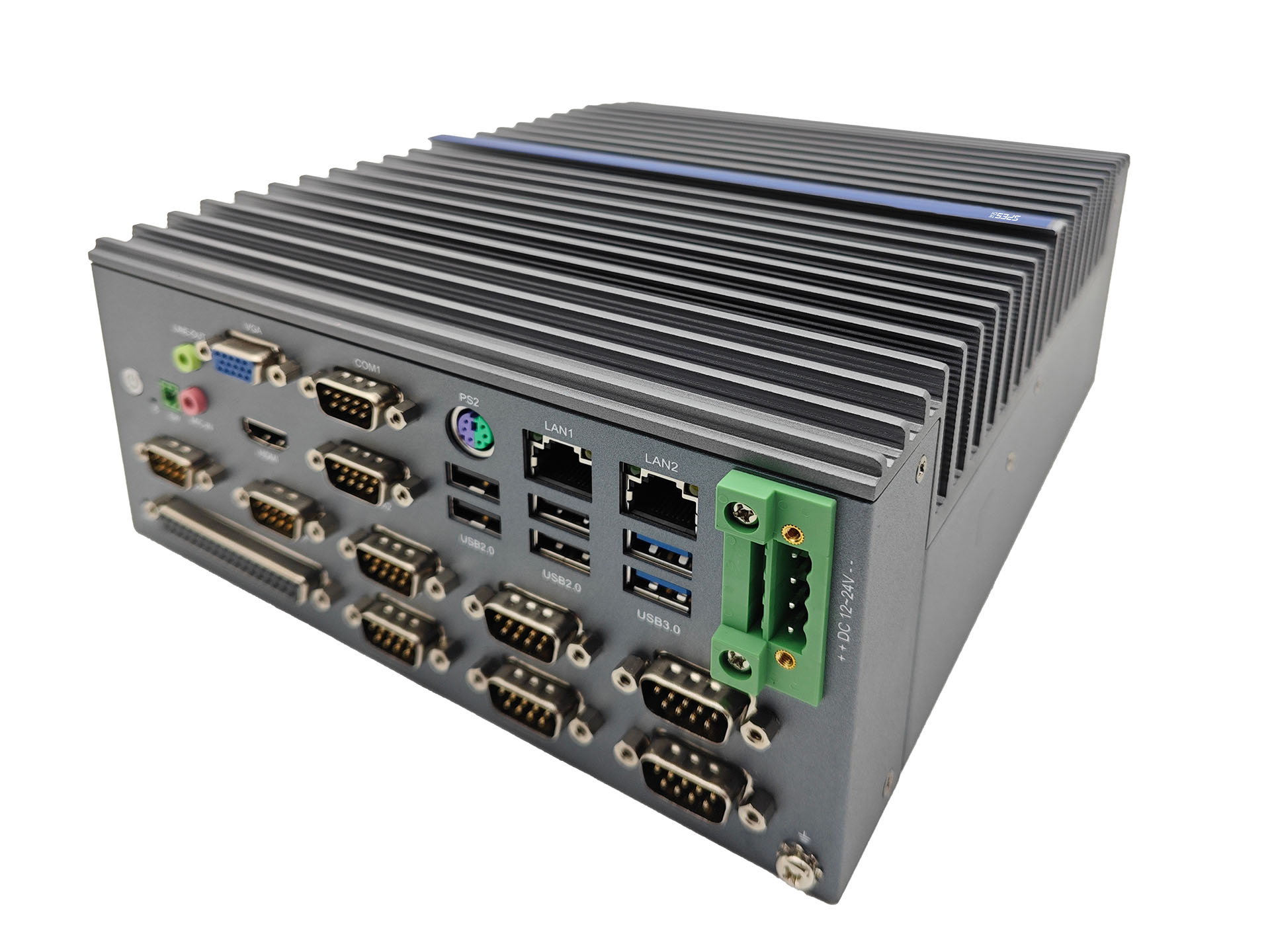

外部I/O
• 2x RJ45, 10x COM
• 1x VGA, 1x HDMI • 1x Line-out, 1x Mic-in
• 2x USB 3.0, 4x USB 2.0
• 1x PS/2
内部I/O
• 1x USB 2.0 Type-A
• 2x SATA 3.0, 2x SATA Power
• 1x 异形扩展槽
选择产品资料
| 系统 | |
|---|---|
| 处理器 Processor | Phythium Platform Processors D2000/8 TDP up to 40W |
| 内存 Memory | 2x Dual Channel（Non-ECC）DDR4 2133/2400/2666 MHz 260-pin SODIMM Max to 64GB （32GB per DIMM） |
| 图形 Graphics | JM9100 on board, 默认显存 LPDDR4 1G,可选配 2G, 4G 显存 |
| 操作系统 OS | 支持麒麟，UOS 统信等国产操作系统 |
| 看门狗定时器 Watchdog Timer | System reset, programmable 255 levels timer interval, from 1~255 sec/min |
| 外部接口 External I/O | |
|---|---|
| 网口 Interface | 2x RJ45: PHY：YT8531SC-CA GbE（10/100/1000 Mbps） |
| 显示 Display | 1x VGA: max resolution up to 1920×1080@60Hz 1x HDMI: max resolution up to 3840×2160@30Hz |
| COM | 4x COM（RS232/422/485 auto-flow） 6x COM RS232 串口均带 3KV 隔离 |
| USB | 2x USB 3.0（Gen1） 4x USB 2.0 |
| PS/2 | 1x PS/2 键鼠二合一 |
| DIO | 通道数：16x DIN, 16x DOUT 输入电压：5~24V±20% DIN信号：默认源型，支持源型，漏型，速率 ≤1KHz DIN电平阈值：L: -3V~3V, H:5V~24V DOUT信号：NPN型，电流 1A，速率 ≤1KHz 电气保护：反接保护，过流保护等 防静电接地：接触 ±6kV，空气 ±12kV 隔离：全光耦隔离设计 |
| OS Recovery | 1x OS Recovery button |
| Audio | 1x Line-out 1x Mic-in |
| Remote SW | 1x Remote SW |
| LED | 1x SATA LED |
| Button | 1x Power button w/LED |
| 内部接口 Internal I/O | |
|---|---|
| 扩展接口 Expansion Slot |
1x Full-size Mini-PCIe Slot for 4G/5G module（PCIe + USB） 1x M.2 2280 slot for SSD（SATA3.0） 1x M.2 2230 slot for WIFI module |
| USB | 1x USB2.0 Type-A For 加密狗 |
| SATA | 2x SATA 3.0, 2 x SATA power |
| SIM | 1x SIM Card Slot, support 4G/5G |
| TCM | 1x TCM 2.0 接口 |
| 扩展插槽 | 1x PCIe 扩展槽, 是由 PCIe x16 组成, 用来扩展功能 |
| 电源 Power | |
|---|---|
| 电源输入 Power Input | 12~24V DC |
| 接口 Interface | 4Pin Phenix 带锁附接口 |
| 环境 Environmental | |
| 操作温度 Operating Temp. | -10℃ ~ 60℃（SSD）With 0.7 m/s air flow |
| 存储温度 Storage Temp. | -40°C ~ 60°C |
| 操作湿度 Operating Relative Humidity | 50℃ 95%RH |
| 存储湿度 Storage elative Humidity | 60℃ 95%RH, Non-Condensing |
| 随机振动 Random Vibration | 5~500Hz, 2Grms（SSD）operation, 5~500Hz, 1Grms（HDD）operation |
| 正弦振动 Sine Vibration | 5~500Hz, 2G Non-Operation |
| 机械冲击 Shock | Operation: 10G@11ms; Non-Operation: 20G@11ms |
| 机构Mechanical | |
| 外观 Housing | Aluminum Alloy |
| 安装 Mounting | Desk-Mount, Wall-Mount |
| 尺寸 Dimension | 229 x 202 x 82 mm |
| 认证 Certification | ||||||||
|---|---|---|---|---|---|---|---|---|
| Safety Certification | CCC | |||||||
| 销售型号 Sales Model | |
| Sales Model（with Fan) | CIS-XD20-LW01 |
