CIS-PADN-LW01

Intel® Core™ N97 processor
1x DDR4 2666/3200 MHz Max to 16GB
3x RJ45 Gigabit Lan, 高稳定性千兆网口
2x USB 3.2 (10Gbps), 2x USB 2.0 (480Mbps)
2x USB 2.0 pin header
1x SATA 3.0, 1x 8bit Programmable GPIO
12~24V DC, -20°C~50°C 稳定运行
支持桌面以及壁挂安装
可选导轨式安装
1x OS Recovery

选择产品资料

下载

系统 System
处理器 Processor	Intel® Core™ N97 processor GHz, up to 3.8GHz,TDP 12W
内存 Memory	1x DDR4 2666/3200MHz SO-DIMM, Up to 16GB
BIOS	AMI UEFI BIOS
图形 Graphics	Intel® UHD graphics integrated
操作系统 OS	Windows10/11 64bit, Linux
看门狗定时器 Watchdog Timer	System reset, programmable 255 levels timer interval, from 1~255 sec/min

外部接口 External I/O

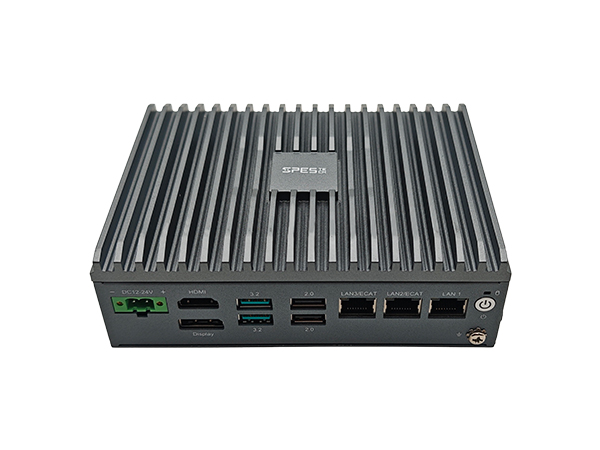

网口 Ethernet	3x RJ45: LAN1~2: Intel® I210-AT GbE（10/100/1000 Mbps） LAN3: Intel® I226-AT GbE（10/100/1000/2500 Mbps）
显示 Display	1x DP 1.4, resolution up to 4096x2160@60Hz 1x HDMI, resolution to 4096 x 2160@30Hz

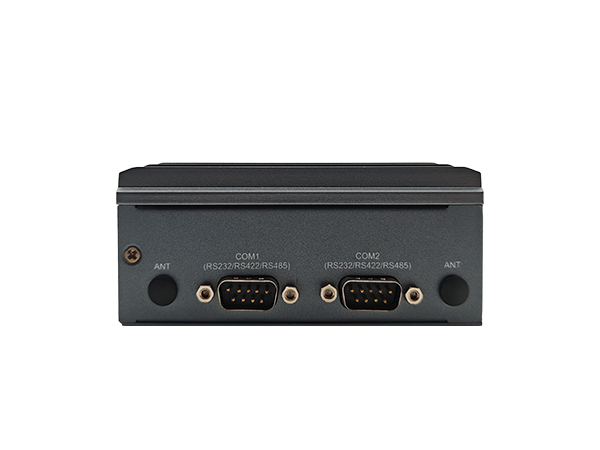

串口 COM	2x COM（RS232/485）
USB	2x USB 3.2 (10Gbps) 2x USB 2.0 (480Mbps)
按钮 Button	1x Power button w/LED
OS Recovery	1x OS Recovery button
指示灯 LED	1x Power LED 1x HDD LED

内部接口 Internal I/O
扩展接口 Expansion Slot	1x Full-size Mini-PCIe (PCIe x1 & USB 2.0) for 4G/5G/LAN/COM 1x M.2 2280 M Key for SSD (SATA 3.0） 1x M.2 2230 E Key (PCIe x1+USB 2.0)
COM	2x COM RS232 2x TTL(2*5Pin预留)
USB	2x USB 2.0 pin header
SATA	1x SATA 3.0 + SATA power
GPIO	1x 8bit programmable GPIO
SIM	1x SIM Card Slot
ATX/AT jumper	1x ATX/AT jumper
UPS	1x 8 PIN (外接 UPS 模块)

防护 Protection
电源输入 Power Input	12~ 24V DC
接口 Interface	凤凰接头 Phoenix Slot 2Pin

环境 Environmental
操作温度 OperatingTemp.	-20℃ ~ 50℃
存储温度 Storage Temp.	-40℃ ~ 60℃
操作湿度 Operating Relative Humidity	60℃ 5%~95%RH （SSD）
存储湿度 Storage Elative Humidity	60℃ 5%~95%RH, Non-Condensing
随机振动 Random Vibration	5~500Hz, 2Grms（SSD）operation
正弦振动 Sine Vibration	5~500Hz, 2G Non-operation
机械冲击 Shock	Operation: 10G@11ms;Non-operation: 20G@11ms

机构 Mechanical

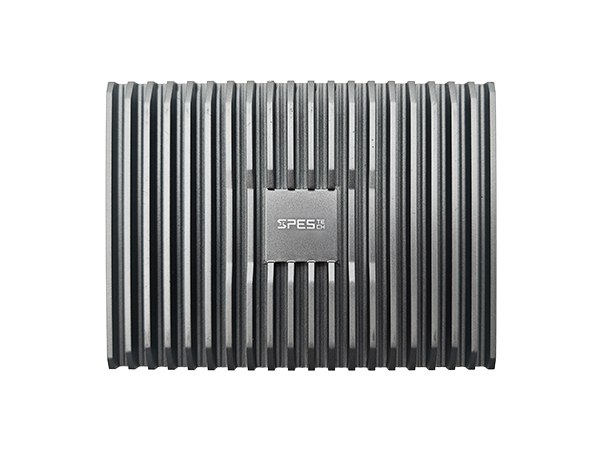

外观 Housing	Aluminum Alloy
安装方式 Mounting	标配: 桌面式（Desk-Mount）, 壁挂式（Wall-Mount）可选: 导轨式（DIN-Rail）
尺寸 Dimension	含桌面式支架（Includina Desk-Mount bracket）：189.3 x112 x 54.7mm 不含桌面式支架（Excludina Desk-Mount bracket）：155.7 x 112 x 49.5mm

认证 Certification
安规认证 Safety Certification	CCC

销售型号 Sales Model
销售型号 Sales Model	CIS-PN97-LW01
