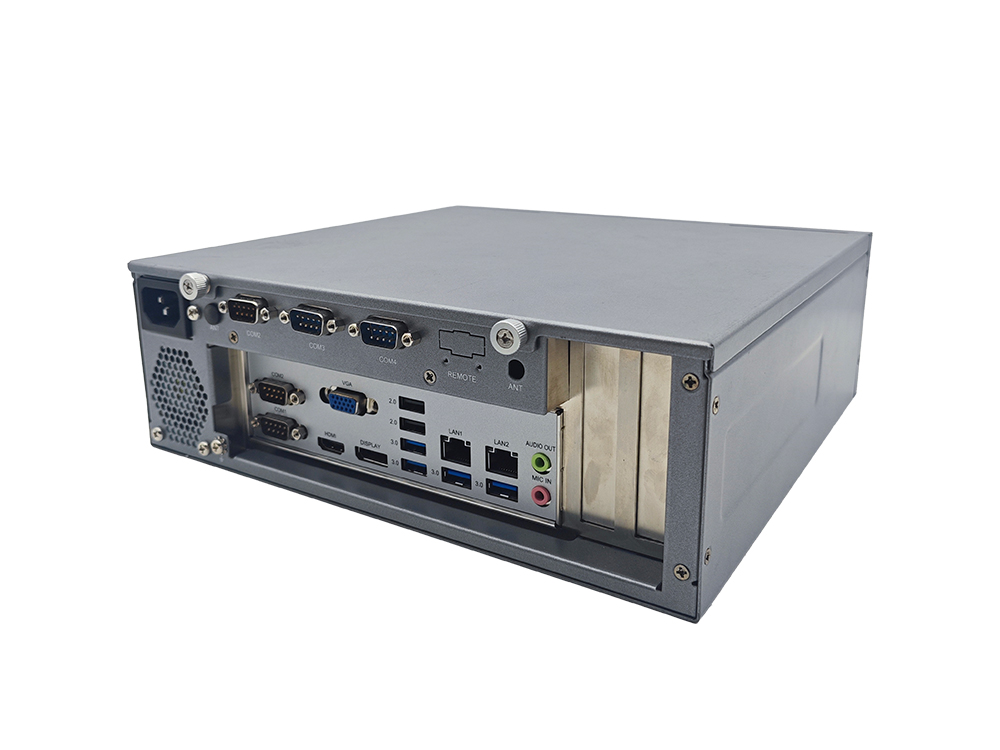

CIS-BH61-FIS1

• 2U Desk-mount
• Intel® 12th/13th/14th Generation
• Core™/Pentium®/Celeron®
• H610 Chipset, 2x DDR5, Max to 96GB
• 2x RJ45, 2x SATA 3.0, 6x COM
• VGA, HDMI and DP++
• 6x USB 3.0, 4x USB 2.0
• 1x Vertical USB 2.0 Type-A
• 1x TPM 2.0
• 1x 8-bit GPIO
• 1x OS Recovery
• 250 x 265 x 88mm

选择产品资料

下载

系统 System
处理器 Processor	Intel® 12th/13th/14th Generation Core™ /Pentium®/Celeron® Processors with TDP up to 95W
芯片组 Chipset	Intel® H610 Chipset
内存 Memory	2x DDR5 4800/5600MHz SO-DIMM DIMM, Max to 96GB（48GB per DIMM）
BIOS	AMI 256Mbit SPI Flash
图形 Graphics	Intel® UHD Graphics
操作系统 OS	Windows 10/11 64bit; Linux
看门狗定时器 Watchdog Timer	System reset，programmable 255 levels timer interval, from 1~255 sec/min

扩展接口 Expansion slot
接口 Interface	1x PCIe x16（Gen4）

前部接口 Front I/O
接口 Interface	1x Power Button w/power LED
LED	1x HDD LED
System Fan	1x 8025 system fan （可替换式过滤网）

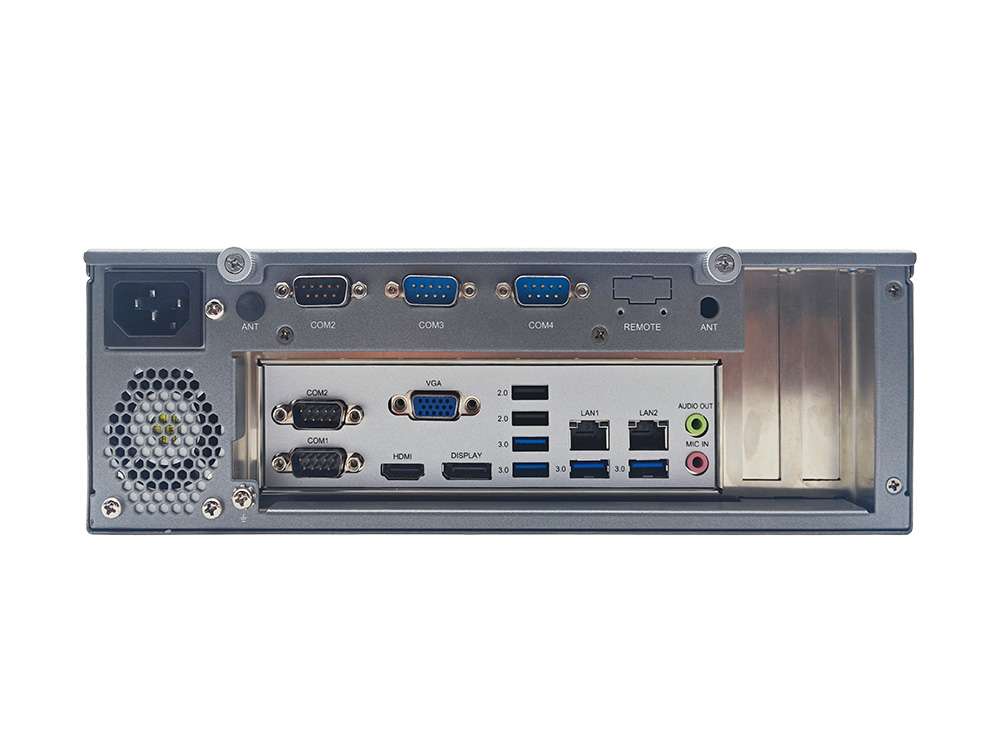

后部接口 Rear I/O
网口 Ethernet	2x RJ45: 1x Intel® I210-AT GbE（10/100/1000 Mbps） 1x Intel® I219-V GbE（10/100/1000 Mbps）
显示 Display	1x DP++: up to 4096 x 2304@60Hz 1x HDMI: up to 4096 x 2160@60Hz 1x VGA: up to 1920 x 1200@60Hz 支持三屏异显
音频 Audio	1x Lin-out, 1x Mic-in
USB	4x USB 3.0 4x USB 2.0
串口 COM	2x COM（RS232/422/485）
天线孔	2x 天线孔

内部接口 Internal I/O
扩展接口 Expansion Slot	1x M.2 2280 M Key for SSD（SATA & PCIE x4 Gen 3 NVMe） 1x Full-size Mini-PCIe（PCIe x1 & USB 2.0） 1x M.2 2230 E Key for Wi-Fi（PCIe x1 & USB 2.0）, DC-IN only
串口 COM	4x COM（RS232）
USB	1x Vertical USB 2.0 Type-A, ATX only 2x USB 2.0
SATA	2x SATA 3.0
GPIO	1x 8 bit GPIO, Default 4in/4out
LVDS	1x LVDS up to 1920 x 1200, co-lay eDP
SIM卡	1x Nano SIM
FAN	1x CPU fan 1x System fan
OS Recovery	1x OS Recovery
安全 Security	1x TPM 2.0 Module
Front panel	1x Front panel

电源 Power

电源输入

Power Input

Flex ATX

环境 Environmental
操作温度 OperatingTemp.	0℃ ~ 40℃（HDD）
存储温度 Storage Temp.	-40℃ ~ 60℃
操作湿度 Operating Relative Humidity	40℃ 95%RH（HDD）
存储湿度 Storage Elative Humidity	60℃ 95%RH, Non-condensing
随机振动 Random Vibration	5~500Hz, 2Grms（SSD）operation，5~500Hz, 1Grms（HDD）operation
正弦振动 Sine Vibration	5~500Hz, 2G Non-operation
机械冲击 Shock	Operation: 10G@11ms, Non-operation: 20G@11ms

机构 Mechanical
尺寸 Dimension	250 x 265 x 88mm
安装方式 Mounting	桌面式（Desk-Mount）

认证 Certification
安规认证 Safety Certification	CCC

销售型号 Sales Model
销售型号	CIS-BH61-FIS1
