CIS-DSKL-FAR1-C（Q170）

• 4U Rack-mount
• 6th/7th/8th/9th Generation Intel® Core™/Pentium®/Celeron®（up to 95W）
• LGA 1151, Q170 Chipset
• 4x DDR4, Max to 64GB
• 4x RJ45, 2x SATA 3.0, 5x COM
• VGA, HDMI and DP++
• 4x USB 3.2（Gen 1）
• 1x Vertical USB 2.0 Type-A
• 2x USB 2.0（2x5Pin 2.54mm pitch）
• 2x USB 3.2 Gen1（Pin header ）
• OS Recovery

选择产品资料

下载

系统 System
处理器 Processor	Intel® 6th/7th/8th/9th Generation Core™ /Pentium®/Celeron® Processors with TDP up to 95W
芯片组 Chipset	Intel® Q170 Chipset
内存 Memory	4x DDR4 2400/2666/2933 MHz 288-pin DIMM, Max to 64GB（16GB per DIMM）
BIOS	AMI 128Mbit SPI Flash
图形 Graphics	Intel® Integrated Graphics
操作系统 OS	Windows 7 32/64bit; Windows 10 64bit; Linux
看门狗定时器 Watchdog Timer	System reset，programmable 255 levels timer interval, from 1~255 sec/min

扩展接口 Expansion slot

接口 Interface

2x PCIe x16（Gen3）, 2 x16 slot, only support 1x16 or 2x8

2x PCIe x4（Gen3）

3x PCI

前部I/O Front I/O
开关/LED	1x Power Button, 1 x OS Recovery Button 1x Power LED 1x HDD LED 2x LAN LED
USB	2x USB 2.0
可扩展	1x 5.25" 光驱位
Fan	1x 12025 system fan （可替换式过滤网）

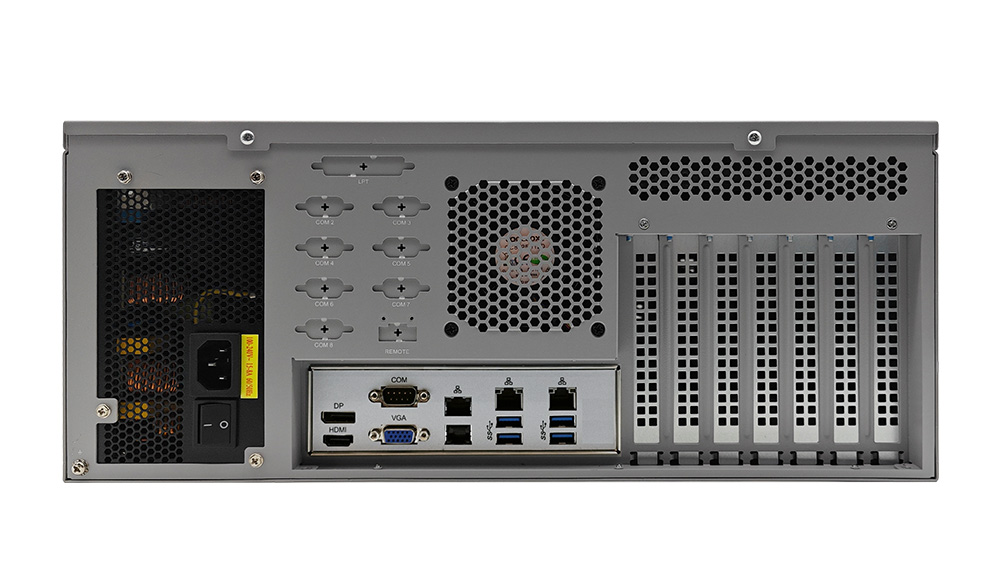

后部I/O Rear I/O
网口 Ethernet	4x RJ45: 3x Intel® I226-V GbE（10/100/1000 Mbps） 1x Intel® I219-V GbE（10/100/1000 Mbps）
显示 Display	1x DP++ max resolution up to 4096 x 2304@60Hz 1x HDMI: max resolution up to 4096 x 2160@30Hz 1x VGA: max resolution up to 1920 x 1200@60Hz support 三个独立显示
音频 Audio	1x Line-out, 1x Mic-in (选配 optional)
串口 COM	1x COM（RS232/422/485 auto-flow）; 支持5V/12V供电（选配 optional）, 默认无供电
USB	4x USB 3.2（Gen1）
FAN	2x 8025 system Fan

内部接口 Internal I/O
扩展接口 Expansion Slot	1x Full-size Mini-PCIe Slot（USB/PCIE）（选配 optional） 1x M.2 2280 slot support SATA SSD only
串口 COM	1x COM（RS232/422/485 auto-flow）pin header, 支持5V/12V供电（选配 optional）, 默认无供电 4x COM（RS232）pin header
USB	1x Vertical USB 2.0 Type-A 2x USB 2.0（2x 5Pin 2.54mm pitch） 2x USB 3.2 Gen1（Pin header）
SATA	2x SATA 3.0（up to 6Gb/s）, 支持RAID 0, 1, 5, 10
GPIO	1x 16bit programmable GPIO，default 为8in/8out（选配 optional）
音频	1x Front Audio (Line-out/Mic-in) （选配 optional）
PS/2	1x PS/2 connector 6pin
LPT	1x LPT connector（选配 optional）
SIM	1x Nano SIM（选配 optional）
FAN	1x CPU fan （4Pin support smart fan） 2x System fan （4Pin support smart fan），BIOS侦测风扇状态
SPI	1x SPI connector（选配 optional）
SMBus	1x SMBus connector（选配 optional）
KB lock	1x KB lock pin header（选配 optional）
OS Recovery	1x OS Recovery pin header（选配 optional）
Case open	1x Case open pin header
Reset	1x 2pin pin header（选配 optional）
Remote SW	1x 2pin pin header
安全 Security	1x TPM 2.0 pin header（选配 optional）
LAN LED	2x LANLED connector （pitch 2.54）
Front panel	1x Front panel（2 x 5 pin connector）, 包含开关，reset，power/HDD LED

电源 Power
电源输入 Power Input	ATX
ATX power	300W / 500W / 650W / 850W /1250W ATX power, support Redundant Power System
接口 Interface	24Pin ATX power, 8Pin ATX 12V power

环境 Environmental
操作温度 OperatingTemp.	0℃ ~ 40℃（HDD）
存储温度 Storage Temp.	-40 ℃ ~ 60 ℃
操作湿度 Operating Relative Humidity	40℃ 95%RH（HDD）
存储湿度 Storage Elative Humidity	60℃ 95%RH, Non-condensing
随机振动 Random Vibration	5~500Hz, 2Grms（SSD）operation，5~500Hz, 1Grms（HDD）operation,
正弦振动 Sine Vibration	5~500Hz, 2G Non-operation
机械冲击 Shock	Operation: 10G@11ms ； Non-operation: 30G@11ms

机构 Mechanical
尺寸 Dimension	512 x 482 x 177 mm
安装方式 Mounting	上架式（Rack-Mount）

认证 Certification
安规认证 Safety Certification	CCC

销售型号 Sales Model
销售型号	CIS-DQ17-FAR1-C
