工业计算机
Industrial PC
CIS-DSKL-FAR1-C（H110）
• 4U Rack-mount
• 6th/7th/8th/9th Generation Intel® Core™/Pentium®/Celeron®（up to 95W）
• H110 Chipset
• 2x DDR4, Max to 32GB
• 2x RJ45, 4x SATA 3.0, 6x COM
• VGA, HDMI and DP++
• 4x USB 3.2（Gen1）, 4x USB 2.0
• 1x Vertical USB 2.0 Type-A
• 1x TPM 2.0
• 1x 16-bit GPIO
• 1x OS Recovery
• 512 x 482 x 177mm
*规格标注“选配”均默认不上件，若需要配置请增加选配项。
选择产品资料
| 系统 | ||||||||
|---|---|---|---|---|---|---|---|---|
| 处理器 | 6th/7th/8th/9th Generation Intel® Core™ /Pentium®/Celeron® Processors with TDP up tp 95W |
|||||||
| 芯片组 | Intel® H110 Chipset | |||||||
| 内存 | 2x DDR4 2133/2400/2666 MHz 288-pin DIMM x2, Max to 32GB | |||||||
| BIOS | AMI 128Mbit SPI Flash | |||||||
| 图形 | Intel® Integrated Graphics | |||||||
| 操作系统 | Windows 7 32/64bit; Windows 10 64bit; Linux | |||||||
| 看门狗定时器 | System reset，programmable 255 levels timer interval， from 1~255 sec/min | |||||||
| 扩展接口 | ||||||||
|---|---|---|---|---|---|---|---|---|
| 接口 | 1x PCIe x16（Gen3） 1x PCIe x4（Gen2） 5x PCI |
|||||||

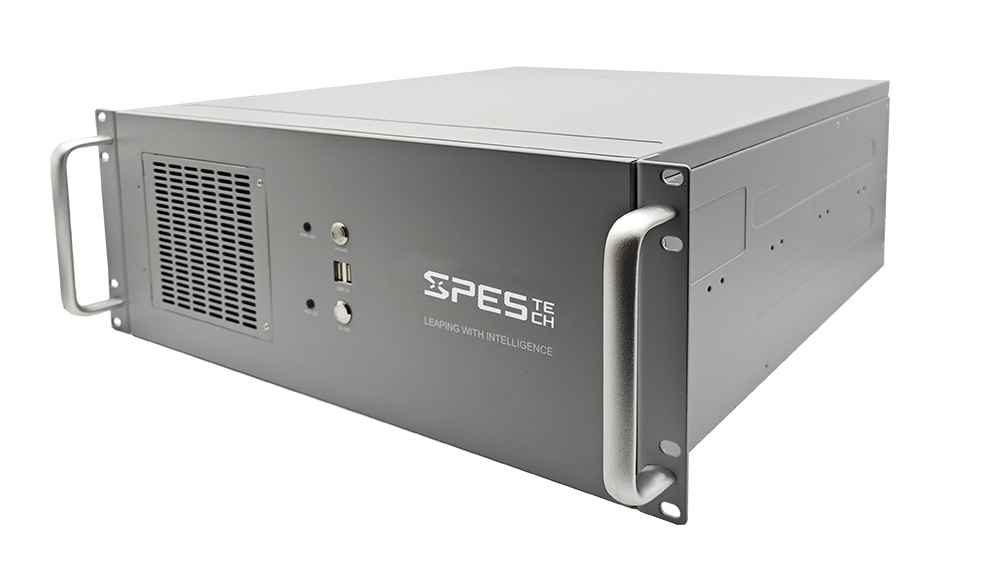

| 前部 I/O | ||||||||
|---|---|---|---|---|---|---|---|---|
| 开关 /LED |
1x Power Button, 1x OS Recovery Button |
|||||||
| USB | 2x USB 2.0 | |||||||
| 可扩展 | 1x 5.25"光驱位 | |||||||
| 风扇 | 1x 12025系统风扇（可抽拉替换式过滤网） | |||||||

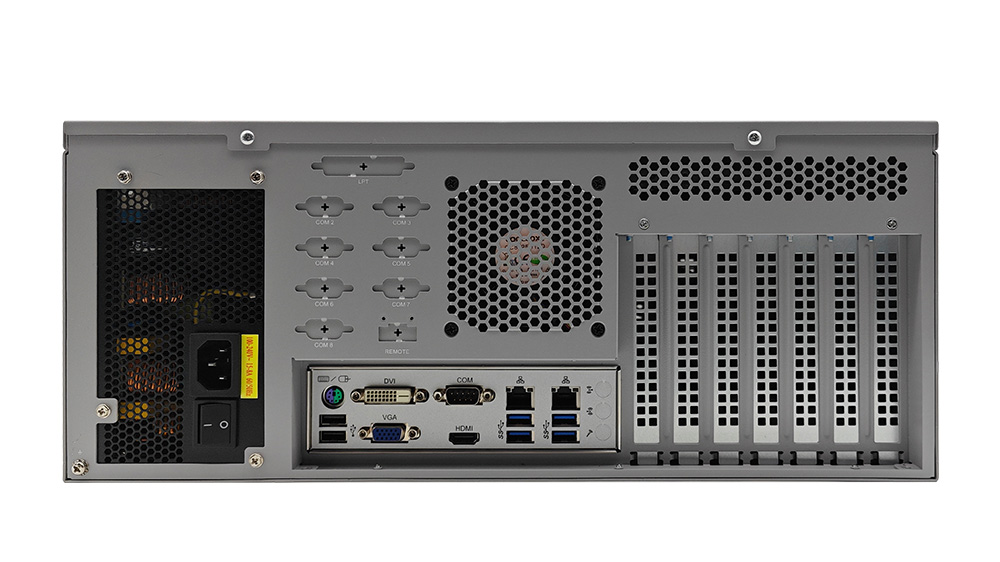

| 后部 I/O | |
|---|---|
| 网口 | 2 x RJ45: 1x Intel® I210-AT GbE (10/100/1000 Mbps) 1x Intel® I219-V GbE (10/100/1000 Mbps) |
| 显示 | 1x DP++: max resolution up to 4096 x 2304@60Hz 1x HDMI: max resolution up to 4096 x 2160@30Hz 1x VGA: max resolution up to 1920 x 1200@60Hz support 三个独立显示 |
| 音频 | 1x Line-in，1 x Line-out，1 x Mic-in（选配 optional） |
| 串口 | 1x COM (RS232/422/485 auto-flow)， 带有 5V/12V power（选配 optional） |
| USB | 4x USB 3.2（Gen1） 2x USB 2.0 |
| PS/2 | 1x PS/2 |
| 内部 I/O | |
|---|---|
| 扩展接口 | 1x 8025 system fan PS/21x Full-size Mini-PCIe Slot（与 PCIe x4 复用）（选配 optional） 1x M.2 2280 slot（与 SATA1 复用） |
| 串口 | 1x COM（RS232/422/485 auto-flow）pin header, 支持 5V/12V 供电（选配 optional） 4x COM（RS232）pin header |
| USB | 1x Vertical USB 3.2 Gen1 Type-A |
| SATA | 4x SATA 3.0 (up to 6Gb/s) |
| GPIO | 1x 16bit programmable GPIO，default 为 8in/8out |
| Audio | 1x Front Audio (Line-out/Mic-in)（选配 optional） |
| LPT | 1x LPT（选配 optional） |
| Fan | 1x CPU fan 2x System fan |
| SPI | 1x SPI connector（选配 optional） |
| SMBus | 1x SMBus connector（选配 optional） |
| KB Lock | 1x KB lock pin header（选配 optional） |
| OS Recovery | 1x OS recover pin header |
| Case open | 1x Case open pin header（选配 optional） |
| Security | 1x TPM 2.0 pin header（选配 optional） |
| LAN LED | 1x LANLED connector （pitch 2.54） |
| Front Panel |
1x Front panel（2 x 5 pin connector）包含开关，reset，power/HDD LED |
| 电源 | ||||||||
|---|---|---|---|---|---|---|---|---|
| 电源输入 | ATX | |||||||
| 电源功率 | 300W / 500W / 650W / 850W /1250W ATX power, support Redundant Power System | |||||||
| 接口 | 24Pin ATX power，8Pin ATX 12V power | |||||||
| 环境 Environmental | |
| 操作温度 OperatingTemp |
0℃ ~ 40℃（HDD） |
| 存储温度 Storage Temp |
-40℃~ 60℃ |
| 操作湿度 Operating Relative Humidity | 40℃ 95%RH（HDD） |
| 存储湿度Storage Relative Humidity | 60℃ 95%RH, Non-condensing |
| 随机振动 Random Vibration | 5~500Hz, 2Grms（SSD）operation，5~500Hz, 1Grms（HDD）operation |
| 正弦振动 Sine Vibration | 5~500Hz, 2G Non-operation |
| 机械冲击 Shock | Operation: 10G@11ms ； Non-operation: 30G@11ms |
| 机构 | |
|---|---|
| 尺寸 | 512 x 482 x 177 mm |
| 安装方式 Mounting | 上架式（Rack-Mount） |
| 认证 Certification | |
|
安规认证 Safety Certification |
CCC |
| 销售型号 | |
|---|---|
| 销售型号 | CIP-DH11-FAR1-C |
