工业计算机
Industrial PC
CIS-DCML-FAR1-C（Q470）

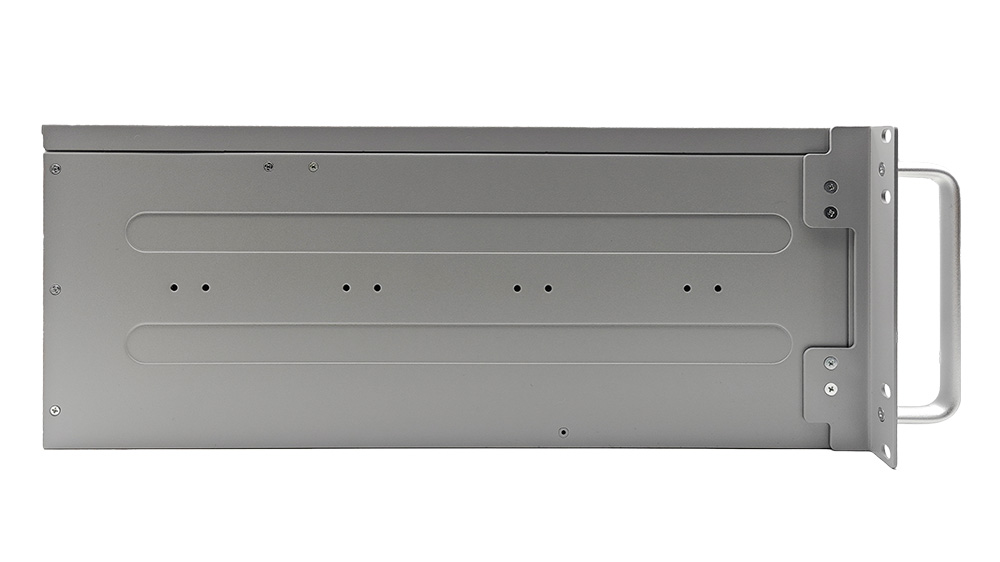

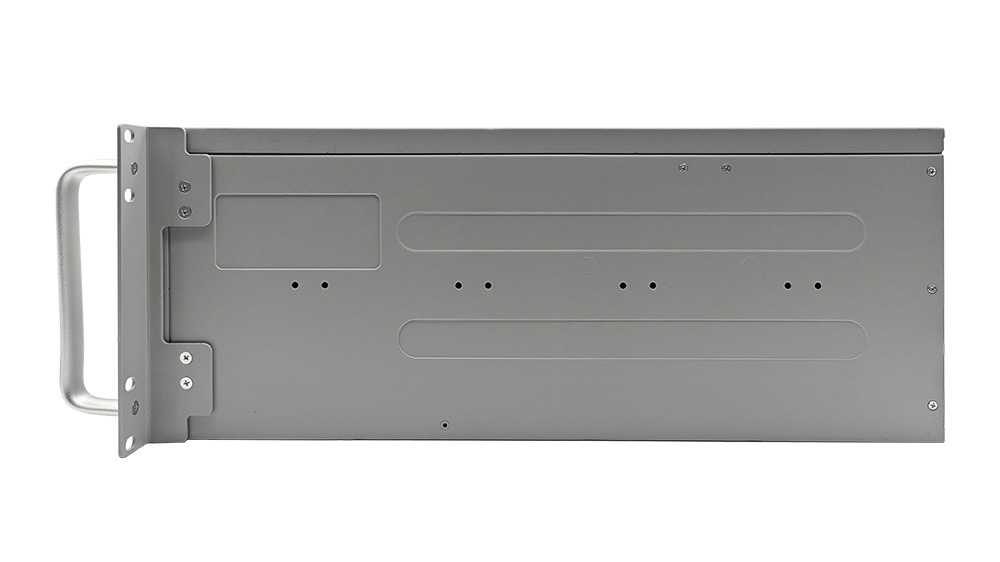

• 4U Rack-mount
• Intel® 10th/11th Generation
• Core™/i9/i7/i5/i3/Pentium®/Celeron®(up to 125W)
• Q470 Chipset, 4x DDR4, Max to 64GB
• 4x RJ45, 4x SATA 3.0, 6x COM
• VGA, HDMI and DP++
• 4x USB 3.2（Gen2）, 4x USB 3.2（Gen1）
• 4x USB 2.0, 1x Vertical USB 2.0 Type-A
• 1x TPM 2.0
• 1x 16-bit GPIO
• 1x OS Recovery
• 512 x 482 x 177 mm
选择产品资料
| 系统 System | |
| 处理器 Processor |
Intel® 10th/11th Generation Core™ /Pentium®/Celeron® Processor with TDP up to 65W |
| 芯片组 Chipset | Intel® Q470 Chipset |
| 内存 Memory |
4x DDR4 2666/2933 MHz 288-pin DIMM, Max to 128GB（32GB per DIMM） |
| BIOS | AMI 128Mbit SPI Flash |
| 图形 Graphics | Intel® Integrated Graphics |
| 操作系统 OS | Windows 10 64bit；Linux |
|
看门狗定时器 Watchdog Timer |
System reset，programmable 255 levels timer interval, from 1~255 sec/min |
| 扩展接口 Expansion slot | |
| 接口 Interface |
2x PCIex16（Gen3）, 2 x16 slot, only support 1x16 or 2x8 2x PCIex4（Gen3） 2x PCIex1（Gen1） 1x PCI |

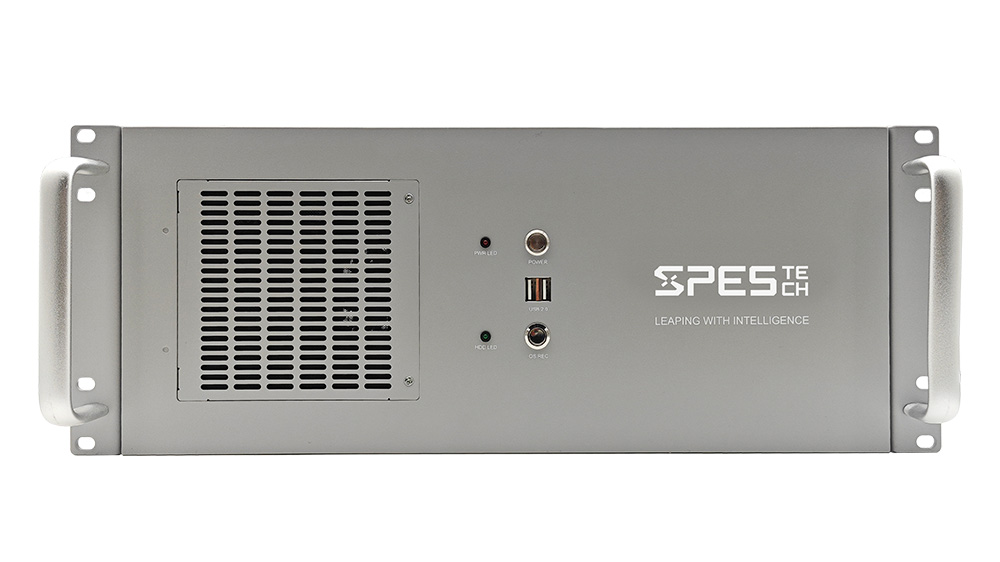

| 前部I/O Front I/O | |
| 开关 | 1x Power button w/LED |
| LED | 1x HDD LED |
| USB | 2x USB 2.0 |
| OS Recovery | 1x OS Recovery |
| Fan | 1x 12025 system fan （可替换式过滤网） |
| 后部I/O Rear I/O | |
|
网口 Ethernet |
2x RJ45: |
|
显示 Display |
1x DP++: max resolution up to 4096 x 2304@60Hz |
| 音频 Audio | 1x Line-out, 1x Mic-in，选配，默认不上件 |
| 串口 COM | 1x COM（RS232/422/485 auto-flow）; 支持5V/12V供电, 默认无供电 |
| USB |
4x USB 3.2（Gen2） |
| Fan |
1x 8025 system fan |
| 内部接口 Internal I/O | |
|
扩展接口 Expansion Slot |
1x Full-size Mini-PCIe Slot 1x M.2 2280 slot, SATA/PCIEx4 NVMe SSD |
| 串口 COM |
1x COM（RS232/422/485 auto-flow）pin header, 支持5V/12V供电, 默认无供电 4x COM（RS232）pin header |
| USB |
1x Vertical USB 2.0 Type-A 2x USB 3.1 Gen1（Pin header ） |
| SATA | 4x SATA 3.0（up to 6Gb/s）, 支持 RAID 0, 1, 5, 10 |
| GPIO | 1x 16bit programmable GPIO，default 为8in/8out |
| 音频 | 1x Front Audio (Line-out/Mic-in) 选配，默认不上件 |
| LPT | 1x LPT connector |
| PS/2 | 1 xPS/2 connector 6pin |
| FAN |
1x CPU fan （4Pin support smart fan） 2x System fan （4Pin support smart fan），BIOS侦测风扇状态 |
| SPI |
1x SPI connector |
| SMBus |
1x SMBus connector |
| KB lock |
1x KB lock pin header |
| OS Recovery | 1x OS Recovery pin header |
| Case open | 1x Case open pin header |
| Remote SW | 1x 2pin pin header |
| 安全 Security | 1x TPM 2.0 pin header |
| LAN LED | 1x LANLED connector |
| Front panel |
1x front panel（10 pin connector）, 包含开关, Reset、 Power、HDD LED |
| 电源 Power | |
|
电源输入 Power Input |
ATX |
|
ATX power |
300W / 500W / 650W / 850W /1250W ATX power, support Redundant Power System |
|
接口 Interface |
24Pin ATX power, 8Pin ATX 12V power |
| 环境 Environmental | |
|
操作温度 OperatingTemp. |
0℃ ~ 40℃（HDD） |
|
存储温度 Storage Temp. |
-40°C ~ 60°C |
|
操作湿度 Operating Relative Humidity |
40℃ 95%RH（HDD） |
|
存储湿度 Storage Elative Humidity |
60℃ 95%RH, 非凝结状态Non-condensing |
|
随机振动 Random Vibration |
5~500Hz, 2Grms（SSD）operation，5~500Hz, 1Grms（HDD）operation, |
|
正弦振动 Sine Vibration |
5~500Hz, 2G Non-operation |
|
机械冲击 Shock |
Operation: 10G@11ms ； Non-operation: 20G@11ms |
| 机构 Mechanical | |
| 尺寸 Dimension | 512 x 482 x 177mm |
| 安装方式 Mounting | 上架式（Rack-Mount） |
| 认证 Certification | |
| 安规认证 Safety Certification | CCC |
| 销售型号 Sales Model | |
| 销售型号 | CIS-DQ47-FAR1 |
