CIS-Z60E-FC01

CIS-Z60E-FC01

•一款采用兆芯平台的行业专业机
• 采用 KX-6780A 平台
• 支持 UOS 统信系统
• 最大支持 32G 内存，2 个存储硬盘位
• 最大可支持 12x COM, 16x USB, 满足多 USB 多串口的需求
• 支持 PCIe x8 接口, 可扩展显卡等设备
• 整机采用手旋螺丝的快拆设计, 维护更便捷

选择产品资料

下载

系统 System
处理器 Processor	兆芯开先®KX-6780A, 功耗70W
芯片组 Chipset	ZX-200
内存 Memory	2x SO-DIMM DDR4 2666M，单根最大16G，总体最大32G
图形 Graphics	CPU 集成显卡
存储 Memory	1x M.2 2280 SSD（SATA信号） up to 512GB 1x 2.5/3.5 寸 HDD up to 1T
操作系统 OS	Windows 7/8/10, Linux，统信UOS V20
看门狗定时器 Watchdog Timer	System reset, programmable 255 levels timer interval, from 1~255 sec/min

内部接口 Internal I/O
LVDS	1x LVDS ，分辨率可支持到1920x1080
机械硬盘接口 HDD	2x SATA（2.5/3.5" SATA/7P+ SATA Power/4P）
固态硬盘接口 SDD	1x M.2 2280 SSD （SATA3.0）
Wi-Fi 接口	1x M.2 2230 slot for Wi-Fi&BT module
GPIO	1x 8bit programmable GPIO
OS Recovery	1x OS Recovery Pin header
加密功能 Security	1x TCM接口

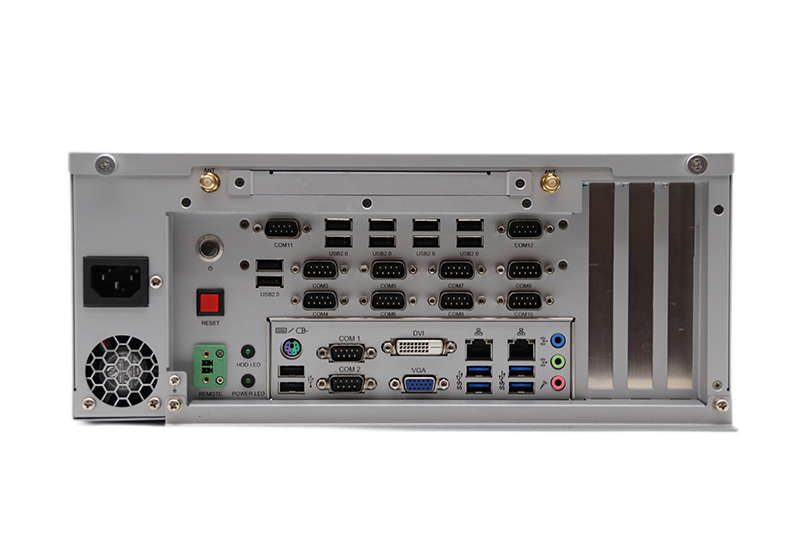

后部接口 Rear I/O
网口 Ethernet	2x RJ45: I210AT GbE（10/100/1000 Mbps）
显示 Display	1x VGA: max resolution up to 1920×1080@60Hz 显示 1x DVI: max resolution up to 3840×2160@30Hz
音频 Audio	1x Line-out, 1 × Mic-in, 1 x Line-in
COM	2x COM（RS232/422/485 auto-flow） 10x COM（RS232）
USB	4x USB 3.0（含 USB2.0） 16x USB 2.0, 最大扩展可支持 18x USB2.0
PS/2	2x COM（RS232/422/485 auto-flow） 10x COM（RS232）
Button	1x power button
Reset	1x reset
Remote SW	1x Remote 开关（2Pin 凤凰端子）
PCIe slot	1x PCIe x8 (Gen 3)

电源 Power
电源输入 Power Input	ATX（支持上电自启动）
ATX power	350W Flex ATX power
接口 Interface	24Pin ATX power, 4Pin ATX 12V power

环境 Environmental
操作温度 OperatingTemp	-10℃ ~ 55℃（SSD）, 0℃ ~ 45℃（HDD）
存储温度 Storage Temp	-40°C ~ 60°C
操作湿度 Operating Relative Humidity	45℃ 90%RH（HDD）
存储湿度Storage Relative Humidity	60℃ 95%RH, 非凝结状态Non-condensing
随机振动 Random Vibration	5~500Hz, 2Grms（SSD）operation，5~500Hz, 1Grms（HDD）operation
正弦振动 Sine Vibration	5~500Hz, 2G Non-operation
机械冲击 Shock	Operation: 10G@11ms ； Non-operation: 20G@11ms

机构Mechanical
外观 Housing	银色，钣金烤漆
安装方式 Mounting	桌面式（Desk-Mount）, 壁挂式（Wall-Mount）
外观尺寸 Housing	330 x 300 x 135 mm
主板尺寸 Dimension	170 x 170 mm

认证 Certification
安规认证 Safety Certification	CCC

主要销售型号 Sales Model
销售型号 Sales Model	CIS-Z60E-FC01
