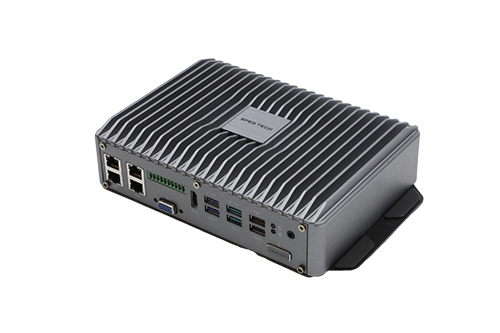

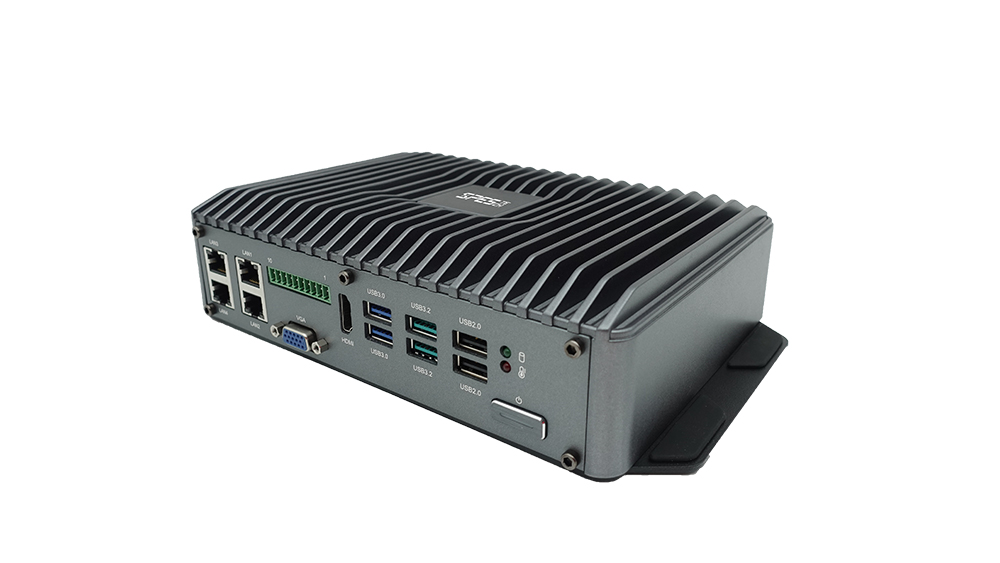

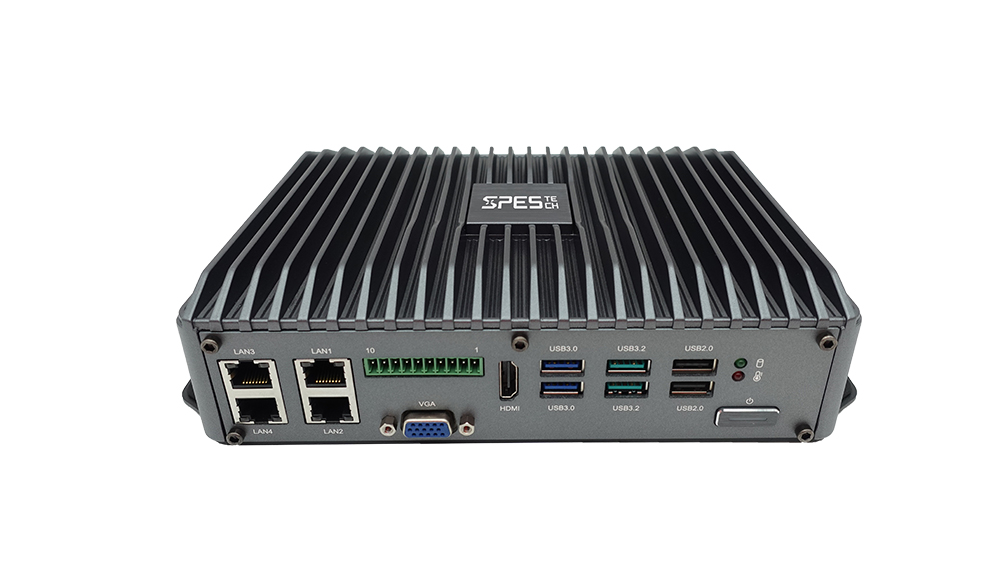

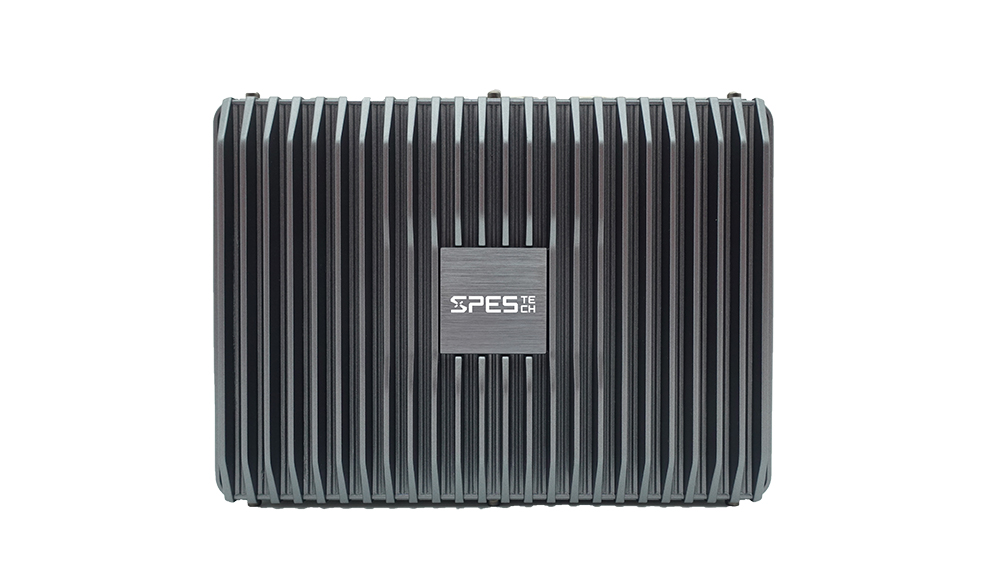

CIS-RTLU-LW01

CIS-RTLU-LW01是一款无风扇工业BOX PC。产品搭载Intel第11代10nm 制程最新高性能CPU平台，支持12～24V宽压输入，支持四个Intel千兆网口 , 同时具备最多八个串口，CAN2.0B，六个USB，8-bit 可编程GPIO，VGA+HDMI双路显示等功能。产品特有的CPU侦测报警灯可以即时反馈产品状况 , 可以在-20～60度的环境温度下稳定运行，可满足不同领域的应用需求。

选择产品资料

下载
系统 System
处理器 Processor Intel 11th i7/i5/i3/Celeron处理器 (Tiger lake UP3)
i3-1115G4/i5-1135G7/i7-1165G7/6305
内存 Memory 1 x DDR4 3200 MHz SO-DIMM, Up to 32 GB
BIOS AMI 128Mbit SPI Flash
图形 Graphics CPU集成显卡
操作系统 OS Windows 10 64bit, Linux
看门狗定时器 Watchdog Timer Programmable 255 levels timer interval，from 1~255 sec/min
外部接口 External I/O
网口 Ethernet

1x RJ45 Intel® I226-V GbE (10/100/1000 Mbps)，支持TSN功能
3 x RJ45 Intel® I210-AT GbE (10/100/1000 Mbps)
显示 Video 1x HDMI ：max resolution up to 4096x2304@60Hz，
1x VGA：max resolution up to 1920 x 1200@60Hz
音频 Audio 1 x Audio(Line-out&Mic-in 2 in 1)，选配 , 默认不上件
串口 COM/CAN 最大支持8 x COM (COM 1～4: RS232/422/485 auto-flow optional by BIOS，COM5～6：RS232，COM7～8：RS485 )
USB 2 x USB 3.2（GEN2）
2 x USB 3.2（GEN1）
2 x USB 2.0
GPIO 1 x 8bit programmable GPIO
按钮 Button 1 x Power button w/LED
指示灯 LED 1 x HDD/SSD LED (Red blink for Data read or write)
1 x ALARM LED （侦测CPU核心温度，一旦超了既有设定温度后闪烁）
系统还原 OS Recovery 1 x OS Recovery button
远程开关 Remote ON-OFF 1 x Remote ON-OFF
内部接口 Internal I/O
扩展接口 Expansion 1 x Full-size Mini-PCIe Slot（USB/PCIe）
1 x M.2 3052/3042 slot for 5G 模块
1 x M.2 2280 slot（SATA 3.0）
1 x M.2 2230 slot for Wifi module
SIM卡 1 x Nano SIM Card Slot
SATA 1 x SATA 3.0 + SATA power
USB 2x USB2.0 connector（2x5Pin）
GPIO 1 x 8bit programmable GPIO
CAN 1 x CAN2.0B
机构Mechanical
外观 Housing 铝合金 Aluminum Alloy
安装方式 Mounting 桌面式 (Desk-Mount), 壁挂式 (Wall-Mount),
VESA-mount (75 x 75mm),导轨式(DIN-Rail)这两种方式可依靠支架实现
尺寸 Dimension 245 x 153 x 58mm
环境 Environmental
操作温度
OperatingTemp		 -20℃ ~ 60℃（SSD）, 0℃ ~ 40℃（HDD）
存储温度
Storage Temp		 -40°C ~ 60°C
操作湿度
Operating Relative Humidity		 60℃ 95%RH (SSD)
存储湿度
Storage elative Humidity		 60℃ 95%RH 非凝露Non-condensing
随机振动 Random Vibration 5~500Hz, 2Grms（SSD）operation，5~500Hz, 1Grms（HDD）operation
正弦振动 Sine Vibration 5~500Hz, 2G Non- operation
机械冲击 Shock Operation: 10G@11ms ； Non-operation: 20G@11ms
电源 Power
电源输入 Power Input  12~24V DC，凤凰接头 2P
认证Certification
安规认证 Safety Certification CCC
销售型号 Sales Model
销售型号
Sales Model		 CIS-R15G-LW01
CIS-R35G-LW01
CIS-R65G-LW01
CIS-R95G-LW01
